Поддон масляный

← Корпус маховика в сборе Кронштейн двигателя опорный →

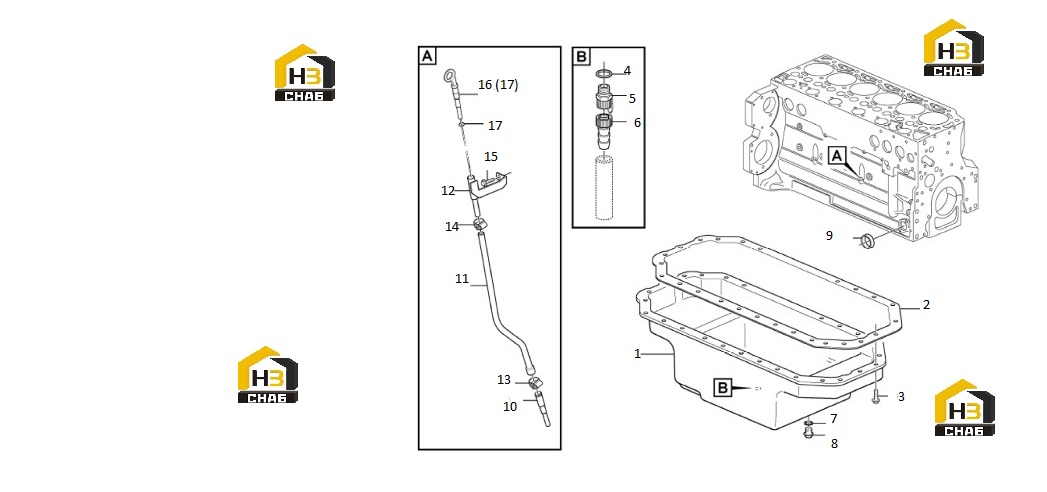

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL PAN

Каталожный номер:11219999

Комплект:1

Примечание:20840491

№ на схеме:2

Наименование:GASKET

Каталожный номер:11220000

Комплект:1

Примечание:20460022

№ на схеме:3

Наименование:SCREW

Каталожный номер:4110002126048

Комплект:28

Примечание:

№ на схеме:4

Наименование:PLANE GASKET

Каталожный номер:11214760

Комплект:1

Примечание:13947624

№ на схеме:5

Наименование:Drain valve

Каталожный номер:11222978

Комплект:1

Примечание:22879098

№ на схеме:6

Наименование:NIPPLE

Каталожный номер:4110002409114

Комплект:1

Примечание:20478246

№ на схеме:7

Наименование:GASKET

Каталожный номер:11220001

Комплект:1

Примечание:20515173

№ на схеме:8

Наименование:Plug

Каталожный номер:11222210

Комплект:1

Примечание:20515171

№ на схеме:9

Наименование:CORE PLUG

Каталожный номер:11219931

Комплект:1

Примечание:20412745

№ на схеме:10

Наименование:GUIDE TUBE

Каталожный номер:11220002

Комплект:1

Примечание:21739416 (11224125)

№ на схеме:11

Наименование:TUBE

Каталожный номер:11220003

Комплект:1

Примечание:20840336

№ на схеме:12

Наименование:ANCHORAGE

Каталожный номер:11220004

Комплект:1

Примечание:20840347

№ на схеме:13

Наименование:CLIP

Каталожный номер:11220005

Комплект:1

Примечание:20460214

№ на схеме:14

Наименование:CLIP

Каталожный номер:11220006

Комплект:1

Примечание:20460215

№ на схеме:16

Наименование:DIPSTICK

Каталожный номер:11220007

Комплект:1

Примечание:21928687

№ на схеме:17

Наименование:O-RING

Каталожный номер:11220008

Комплект:1

Примечание:20460218
