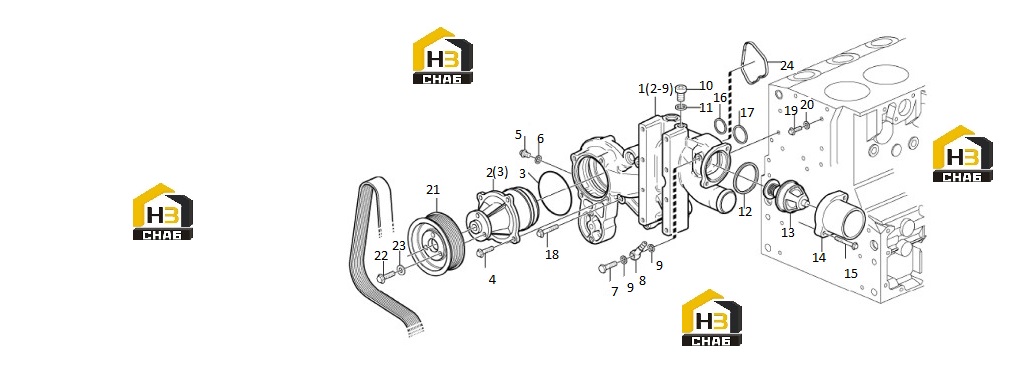

Насос водяной

← Турбокомпрессор Натяжитель ремня с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water pump

Каталожный номер:11223482

Комплект:1

Примечание:21636765 (11220921)

№ на схеме:2

Наименование:WATER PUMP KIT

Каталожный номер:4110002126303

Комплект:1

Примечание:(11224127)

№ на схеме:3

Наименование:SEALING RING

Каталожный номер:4110002126304

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:11222065

Комплект:4

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:11215689

Комплект:1

Примечание:960628

№ на схеме:6

Наименование:GASKET

Каталожный номер:11215680

Комплект:1

Примечание:13947281 (11216522)

№ на схеме:7

Наименование:HOLLOW SCREW

Каталожный номер:4110002126199

Комплект:1

Примечание:

№ на схеме:8

Наименование:FITTING

Каталожный номер:4110002126309

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEALING RING

Каталожный номер:4110002126211

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:4110002126322

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLANE GASKET

Каталожный номер:11215875

Комплект:1

Примечание:13947622 (11210044)

№ на схеме:12

Наименование:SEALING RING

Каталожный номер:4110002126313

Комплект:1

Примечание:

№ на схеме:13

Наименование:THERMOSTAT

Каталожный номер:4110002126312

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:11222212

Комплект:1

Примечание:20817900

№ на схеме:15

Наименование:SCREW

Каталожный номер:4110002409147

Комплект:2

Примечание:20412324 (4110002126092)

№ на схеме:16

Наименование:O-RING

Каталожный номер:11220074

Комплект:1

Примечание:21527767

№ на схеме:17

Наименование:SEALING RING

Каталожный номер:11220075

Комплект:1

Примечание:20459953

№ на схеме:18

Наименование:SCREW

Каталожный номер:4110002126087

Комплект:5

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:11221356

Комплект:1

Примечание:20405898 (11220922)

№ на схеме:20

Наименование:SEALING RING

Каталожный номер:11220076

Комплект:1

Примечание:20482349

№ на схеме:21

Наименование:PULLEY

Каталожный номер:11220077

Комплект:1

Примечание:20459960

№ на схеме:22

Наименование:SCREW

Каталожный номер:4110002126048

Комплект:3

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:11220078

Комплект:3

Примечание:20450745 (11222259)

№ на схеме:24

Наименование:GUIDE WASHER

Каталожный номер:11220079

Комплект:1

Примечание:21793275
