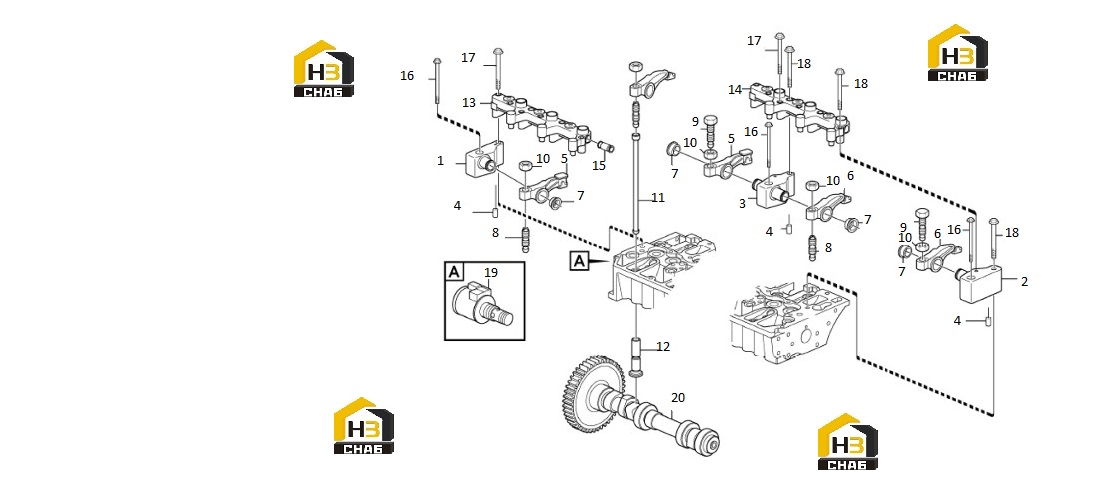

Механизм клапанный

← Поршень с шатуном Крышка распределительной шестерни →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:11219962

Комплект:1

Примечание:20799056

№ на схеме:2

Наименование:BRACKET

Каталожный номер:11219963

Комплект:1

Примечание:20799047

№ на схеме:3

Наименование:BRACKET

Каталожный номер:11219964

Комплект:5

Примечание:20799053

№ на схеме:4

Наименование:PIN

Каталожный номер:11221229

Комплект:7

Примечание:20790837 (4110002126075)

№ на схеме:5

Наименование:ROCKER ARM

Каталожный номер:4110002126076

Комплект:6

Примечание:

№ на схеме:6

Наименование:ROCKER ARM

Каталожный номер:4110002126077

Комплект:6

Примечание:

№ на схеме:7

Наименование:RETAINING RING

Каталожный номер:4110002126078

Комплект:12

Примечание:

№ на схеме:8

Наименование:ADJUSTING SCREW

Каталожный номер:4110002126079

Комплект:6

Примечание:

№ на схеме:9

Наименование:ADJUSTING SCREW

Каталожный номер:4110002126080

Комплект:6

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:4110002126081

Комплект:12

Примечание:

№ на схеме:11

Наименование:TUBE

Каталожный номер:11219965

Комплект:12

Примечание:21345578

№ на схеме:12

Наименование:TAPPET

Каталожный номер:11219966

Комплект:12

Примечание:20799076

№ на схеме:13

Наименование:Module

Каталожный номер:11220917

Комплект:1

Примечание:22291145

№ на схеме:14

Наименование:Brake

Каталожный номер:11223477

Комплект:1

Примечание:21896674

№ на схеме:15

Наименование:PLUG

Каталожный номер:4110002126086

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:11219969

Комплект:7

Примечание:20459837

№ на схеме:17

Наименование:SIX POINT SCREW

Каталожный номер:11219970

Комплект:6

Примечание:20799085

№ на схеме:18

Наименование:SIX POINT SCREW

Каталожный номер:11219971

Комплект:5

Примечание:20799084

№ на схеме:19

Наименование:SOLENOID VALVE

Каталожный номер:4110002126090

Комплект:1

Примечание:

№ на схеме:20

Наименование:Camshaft

Каталожный номер:11223478

Комплект:1

Примечание:21793638
