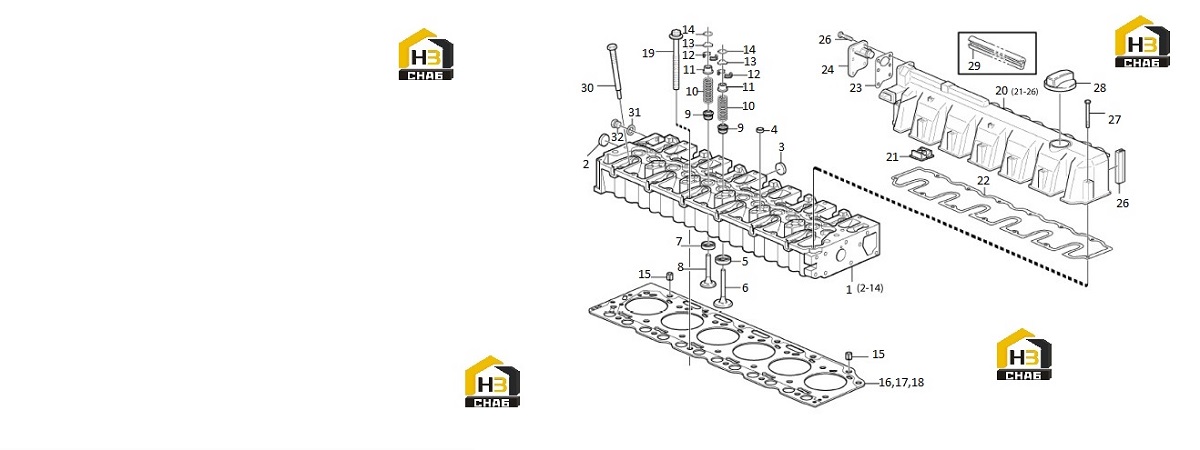

Головка блока цилиндров в сборе

← Ремкомплект двигателя Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER HEAD

Каталожный номер:11219930

Комплект:1

Примечание:20855301

№ на схеме:2

Наименование:CORE PLUG

Каталожный номер:11221164

Комплект:1

Примечание:20914266 (4110002126006)

№ на схеме:3

Наименование:CORE PLUG

Каталожный номер:11219931

Комплект:5

Примечание:20412745

№ на схеме:4

Наименование:PLUG

Каталожный номер:4110002126005

Комплект:5

Примечание:

№ на схеме:5

Наименование:VALVE SEAT

Каталожный номер:11219932

Комплект:6

Примечание:20849976

№ на схеме:6

Наименование:INLET VALVE

Каталожный номер:11219933

Комплект:6

Примечание:20798699

№ на схеме:7

Наименование:VALVE SEAT

Каталожный номер:11219934

Комплект:6

Примечание:20849979

№ на схеме:8

Наименование:EXHAUST VALVE

Каталожный номер:11219935

Комплект:6

Примечание:20798533

№ на схеме:9

Наименование:VALVE SEAL

Каталожный номер:11219936

Комплект:12

Примечание:20459855

№ на схеме:10

Наименование:VALVE SPRING

Каталожный номер:11219937

Комплект:12

Примечание:20459851

№ на схеме:11

Наименование:SPRING DISC

Каталожный номер:11219938

Комплект:12

Примечание:20840747

№ на схеме:12

Наименование:VALVE SLEEVE

Каталожный номер:4110002409011

Комплект:24

Примечание:20459857

№ на схеме:13

Наименование:THRUST WASHER

Каталожный номер:4110002126012

Комплект:12

Примечание:

№ на схеме:14

Наименование:RETAINING RING

Каталожный номер:4110002126013

Комплект:12

Примечание:

№ на схеме:15

Наименование:BUSHING

Каталожный номер:11219939

Комплект:2

Примечание:20459839

№ на схеме:16

Наименование:CYLINDER HEAD GASKET

Каталожный номер:11219940

Комплект:1

Примечание:20798183

№ на схеме:17

Наименование:CYLINDER HEAD GASKET

Каталожный номер:11219941

Комплект:1

Примечание:20798186

№ на схеме:18

Наименование:CYLINDER HEAD GASKET

Каталожный номер:11219942

Комплект:1

Примечание:20798191

№ на схеме:19

Наименование:SCREW

Каталожный номер:11219943

Комплект:19

Примечание:20459838

№ на схеме:20

Наименование:Valve cover

Каталожный номер:11220878

Комплект:1

Примечание:21455710

№ на схеме:21

Наименование:CAP

Каталожный номер:11219945

Комплект:1

Примечание:20412590

№ на схеме:22

Наименование:GASKET

Каталожный номер:11219946

Комплект:1

Примечание:20841035

№ на схеме:23

Наименование:GASKET

Каталожный номер:4110002126028

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEPARATOR

Каталожный номер:4110002126029

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:4110002126030

Комплект:6

Примечание:

№ на схеме:26

Наименование:SEALING

Каталожный номер:11219947

Комплект:2

Примечание:20859647

№ на схеме:27

Наименование:SCREW

Каталожный номер:11221350

Комплект:13

Примечание:20412601 (11220914)

№ на схеме:28

Наименование:FILLER CAP

Каталожный номер:4110002126032

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEALING

Каталожный номер:11219949

Комплект:1

Примечание:20933362

№ на схеме:30

Наименование:PLUG

Каталожный номер:11219950

Комплект:1

Примечание:20405895 (11220881)

№ на схеме:31

Наименование:PLANE GASKET

Каталожный номер:11221253

Комплект:1

Примечание:13947621 (4110002126101)

№ на схеме:32

Наименование:PLUG

Каталожный номер:4110002126039

Комплект:1

Примечание:(11224546)
