Охладитель масляный

← Комплектующие масляного насоса Насос топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

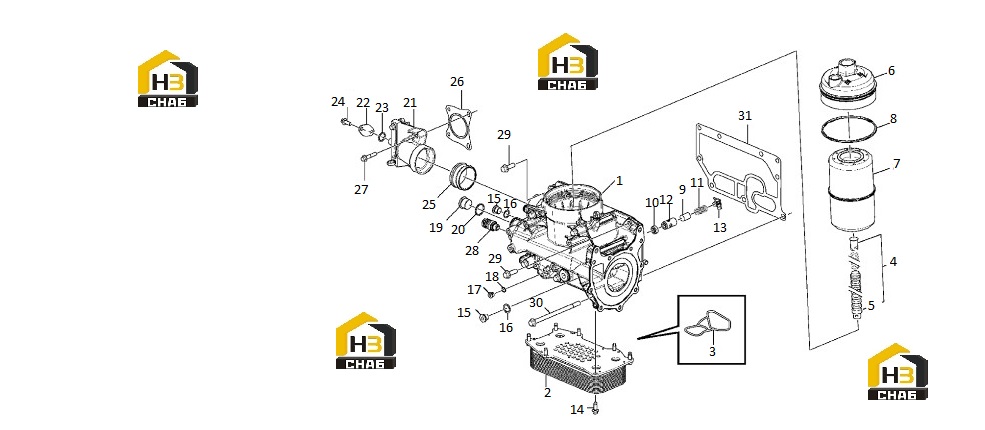

№ на схеме:1

Наименование:Housing

Каталожный номер:11222608

Комплект:1

Примечание:21004288

№ на схеме:2

Наименование:Oil cooler

Каталожный номер:4110002409159

Комплект:1

Примечание:21703158

№ на схеме:3

Наименование:GASKET

Каталожный номер:11220609

Комплект:2

Примечание:21611489

№ на схеме:4

Наименование:Support

Каталожный номер:4110002409161

Комплект:1

Примечание:21664409

№ на схеме:5

Наименование:Support

Каталожный номер:4110002409162

Комплект:1

Примечание:20793400

№ на схеме:6

Наименование:Seat

Каталожный номер:11222609

Комплект:1

Примечание:22446935

№ на схеме:7

Наименование:Oil filter

Каталожный номер:11222610

Комплект:1

Примечание:20793549

№ на схеме:8

Наименование:O-ring

Каталожный номер:4110002409164

Комплект:1

Примечание:20793394

№ на схеме:9

Наименование:CONTROL PLUNGER

Каталожный номер:4110002409166

Комплект:1

Примечание:20862028

№ на схеме:10

Наименование:Valve seat

Каталожный номер:11222611

Комплект:1

Примечание:20793610

№ на схеме:11

Наименование:Spring pin

Каталожный номер:4110002409168

Комплект:1

Примечание:20860334

№ на схеме:12

Наименование:Sleeve

Каталожный номер:11222612

Комплект:1

Примечание:20860352

№ на схеме:13

Наименование:Lock washer

Каталожный номер:4110002409170

Комплект:1

Примечание:20860349

№ на схеме:14

Наименование:SCREW

Каталожный номер:4110002409112

Комплект:7

Примечание:20405885

№ на схеме:15

Наименование:PLUG

Каталожный номер:4110002126322

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:4110002409171

Комплект:2

Примечание:993436

№ на схеме:17

Наименование:Plug

Каталожный номер:4110002409172

Комплект:1

Примечание:20795923

№ на схеме:18

Наименование:GASKET

Каталожный номер:4110002126023

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:4110002126152

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:4110002409153

Комплект:1

Примечание:993407

№ на схеме:21

Наименование:Coolant pipe

Каталожный номер:4110002409173

Комплект:1

Примечание:21073059

№ на схеме:22

Наименование:FLANGE

Каталожный номер:4110002126159

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEALING RING

Каталожный номер:4110002126158

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:4110002126048

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:4110002409174

Комплект:1

Примечание:21364512

№ на схеме:26

Наименование:Gasket

Каталожный номер:4110002409175

Комплект:1

Примечание:21043750

№ на схеме:27

Наименование:SCREW

Каталожный номер:4110002409176

Комплект:4

Примечание:20405884

№ на схеме:28

Наименование:SENSOR

Каталожный номер:11219741

Комплект:1

Примечание:21634021 (11222886)

№ на схеме:29

Наименование:Screw

Каталожный номер:4110002409178

Комплект:2

Примечание:20755314

№ на схеме:30

Наименование:Screw

Каталожный номер:4110002409179

Комплект:7

Примечание:20797054

№ на схеме:31

Наименование:Gasket

Каталожный номер:4110002409180

Комплект:1

Примечание:20793728
