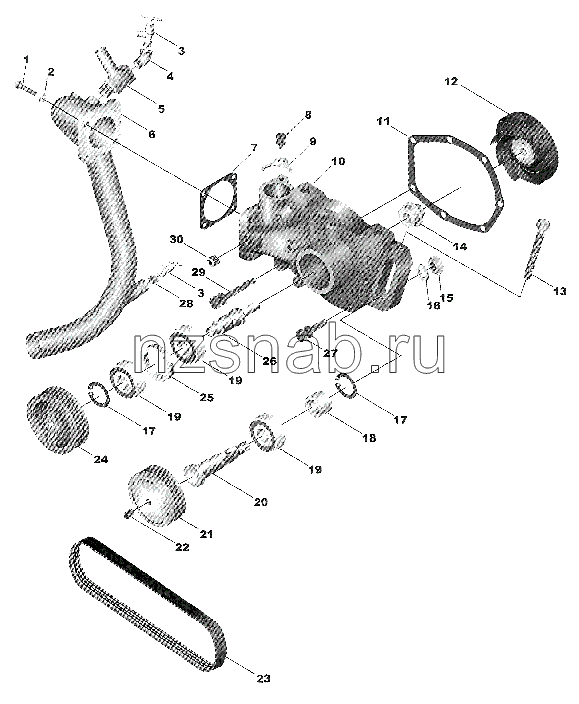

WATER PUMP

← LUB OIL PUMP WATER MANIFOLD →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Заглушка трубки

Каталожный номер:3008468

Комплект:1

Примечание:

№ на схеме:

Наименование:HOSE, PLAIN

Каталожный номер:179913

Комплект:1

Примечание:

№ на схеме:

Наименование:CLAMP, HOSE

Каталожный номер:179904

Комплект:1

Примечание:

№ на схеме:

Наименование:CONNECTION, WATER

Каталожный номер:3260628

Комплект:1

Примечание:

№ на схеме:

Наименование:PLUG, PIPE

Каталожный номер:S965E

Комплект:1

Примечание:

№ на схеме:

Наименование:SAEL, O RING

Каталожный номер:145506

Комплект:1

Примечание:

№ на схеме:

Наименование:IDLER, WATER PUMP

Каталожный номер:AR45189

Комплект:1

Примечание:

№ на схеме:

Наименование:MTG, WATER PUMP

Каталожный номер:3024832

Комплект:1

Примечание:

№ на схеме:

Наименование:PLUG, PIPE

Каталожный номер:S911B

Комплект:2

Примечание:

№ на схеме:

Наименование:SEAL, OIL

Каталожный номер:3038998

Комплект:1

Примечание:

№ на схеме:

Наименование:SEAL, OIL

Каталожный номер:3038997

Комплект:1

Примечание:

№ на схеме:

Наименование:RING, RETAINING

Каталожный номер:112302

Комплект:1

Примечание:

№ на схеме:

Наименование:PUMP, WATER

Каталожный номер:3022474

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW, CAPTIVE WASHER CAP

Каталожный номер:3010596

Комплект:4

Примечание:

№ на схеме:2

Наименование:SCREW, CAPTIVE WASHER CAP

Каталожный номер:3010596

Комплект:4

Примечание:

№ на схеме:3

Наименование:VALVE, SHUTOFF

Каталожный номер:179901

Комплект:2

Примечание:

№ на схеме:4

Наименование:ELBOW, PLAIN STREET PIPE

Каталожный номер:S973

Комплект:1

Примечание:

№ на схеме:5

Наименование:TEE, MALE BRANCH PIPE

Каталожный номер:403520

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTION, WATER INLET

Каталожный номер:3326208

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET, CONNECTION

Каталожный номер:3024960

Комплект:1

Примечание:

№ на схеме:10

Наименование:BODY, WATER PUMP

Каталожный номер:218274

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET, WATER PUMP

Каталожный номер:3002385

Комплект:1

Примечание:

№ на схеме:12

Наименование:IMPELLER, WATER PUMP

Каталожный номер:3000888

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW, HEXAGON HEAD

Каталожный номер:182706

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL, WATER PUMP

Каталожный номер:4060899

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT, HEAVY HEXAGON

Каталожный номер:S201

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER, PLAIN

Каталожный номер:213082

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING, RETAINING

Каталожный номер:S16255

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING, RETAINING

Каталожный номер:S16255

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPACER, MOUNTING

Каталожный номер:208120

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL, OIL

Каталожный номер:3038998

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING, BALL

Каталожный номер:3063246

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING, IDLER BALL

Каталожный номер:3010150

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHAFT, IDLER

Каталожный номер:208119

Комплект:1

Примечание:

№ на схеме:21

Наименование:PULLEY, IDLER

Каталожный номер:215397

Комплект:1

Примечание:

№ на схеме:23

Наименование:BELT, V RIBBED

Каталожный номер:217638

Комплект:1

Примечание:

№ на схеме:24

Наименование:PULLEY, WATER PUMP

Каталожный номер:3025935

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPACER, BEARING

Каталожный номер:196844

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHAFT, WATER PUMP

Каталожный номер:3000889

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW, CAPTIVE WAS

Каталожный номер:3012468

Комплект:4

Примечание:

№ на схеме:28

Наименование:BUSHING, REDUCING PIPE

Каталожный номер:S921D

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW, CAPTIVE WAS

Каталожный номер:3012469

Комплект:2

Примечание:

№ на схеме:30

Наименование:PLUG, PIPE

Каталожный номер:3013786

Комплект:1

Примечание:
