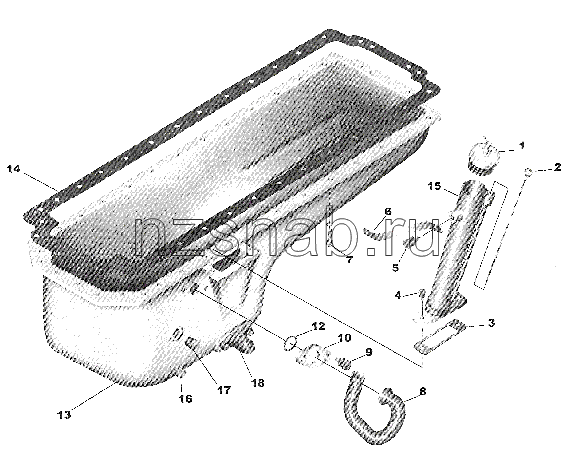

OIL PAN

← COOLER LUB OIL TC LUB OIL PUMP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:DIPSTICK

Каталожный номер:3655895

Комплект:1

Примечание:

№ на схеме:

Наименование:MTG, DIPSTICK & FILL TUBE

Каталожный номер:'3260633

Комплект:1

Примечание:

№ на схеме:

Наименование:BRACKET, OIL TUBE

Каталожный номер:3655892

Комплект:1

Примечание:

№ на схеме:

Наименование:SEAL, RECTANGULAR RING

Каталожный номер:3034986

Комплект:1

Примечание:

№ на схеме:

Наименование:RETAINER, SEAL

Каталожный номер:3034830

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW, CAPTIVE WASHER

Каталожный номер:3010595

Комплект:2

Примечание:

№ на схеме:

Наименование:GASKET, OIL SUC CONNECTION,

Каталожный номер:157551

Комплект:1

Примечание:

№ на схеме:

Наименование:TUBE, OIL SUCTION

Каталожный номер:3031962

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW, HEXAGON HEAD CAP

Каталожный номер:3335003

Комплект:2

Примечание:

№ на схеме:

Наименование:WASHER, LOCK

Каталожный номер:3165976

Комплект:2

Примечание:

№ на схеме:

Наименование:WASHER, PLAIN

Каталожный номер:3165957

Комплект:2

Примечание:

№ на схеме:

Наименование:TUBE, LUB OIL TRANSFER

Каталожный номер:3165321

Комплект:1

Примечание:

№ на схеме:

Наименование:NUT, HEXAGON FLANGE

Каталожный номер:3095723

Комплект:2

Примечание:

№ на схеме:

Наименование:CLIP

Каталожный номер:3071179

Комплект:2

Примечание:

№ на схеме:

Наименование:OIL PAN

Каталожный номер:3165319

Комплект:1

Примечание:

№ на схеме:

Наименование:PAM OIL MTG

Каталожный номер:3261137

Комплект:1

Примечание:

№ на схеме:1

Наименование:CAP, FILLER

Каталожный номер:3418519

Комплект:1

Примечание:

№ на схеме:1

Наименование:SUPPORT, OIL GAUGE TUBE

Каталожный номер:S604

Комплект:1

Примечание:

№ на схеме:2

Наименование:DIPSTICK

Каталожный номер:3326078

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, OIL GAUGE SUPPORT

Каталожный номер:421541

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER, LOCK

Каталожный номер:S608

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW, HEXAGON HEAD CAP

Каталожный номер:3335005

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER, PLAIN

Каталожный номер:S602

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW, HEXAGON HEAD CAP

Каталожный номер:S109

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW, HEXAGON HEAD CAP

Каталожный номер:106069

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACE, TUBE

Каталожный номер:3251004

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER, LOCK

Каталожный номер:S626

Комплект:27

Примечание:

№ на схеме:7

Наименование:WASHER, LOCK

Каталожный номер:S610

Комплект:4

Примечание:

№ на схеме:7

Наименование:TUBE, BREATHER

Каталожный номер:S605

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW, HEXAGON HEAD

Каталожный номер:S142

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW, HEXAGON HEAD

Каталожный номер:3335001

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER, LOCK

Каталожный номер:3165975

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER, PLAIN

Каталожный номер:3165956

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW, CAPTiVE WAS

Каталожный номер:3008069

Комплект:27

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:104856

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW, HEXAGON HEAD CAF

Каталожный номер:103009

Комплект:4

Примечание:

№ на схеме:8

Наименование:TUBE, LUB OIL TRANSFER

Каталожный номер:3029848

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW, CAPTIVE WASHER CAP

Каталожный номер:3035624

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLATE, CLAMPING

Каталожный номер:3029850

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL, 0 RING

Каталожный номер:3029847

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL, O RING

Каталожный номер:3655315

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL PAN

Каталожный номер:3165320

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET, OSL PAN

Каталожный номер:3032861

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET, OIL TUBE

Каталожный номер:3250939

Комплект:1

Примечание:

№ на схеме:16

Наименование:CORE

Каталожный номер:3655222

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL, O RING

Каталожный номер:3046943

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG/THREADED

Каталожный номер:3046869

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG, PIPE

Каталожный номер:3046942

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLUG, PIPE

Каталожный номер:3008470

Комплект:2

Примечание:

№ на схеме:17

Наименование:Заглушка трубки

Каталожный номер:3008468

Комплект:1

Примечание:

№ на схеме:18

Наименование:VALVE, SHUTOFF

Каталожный номер:3325064

Комплект:1

Примечание:
