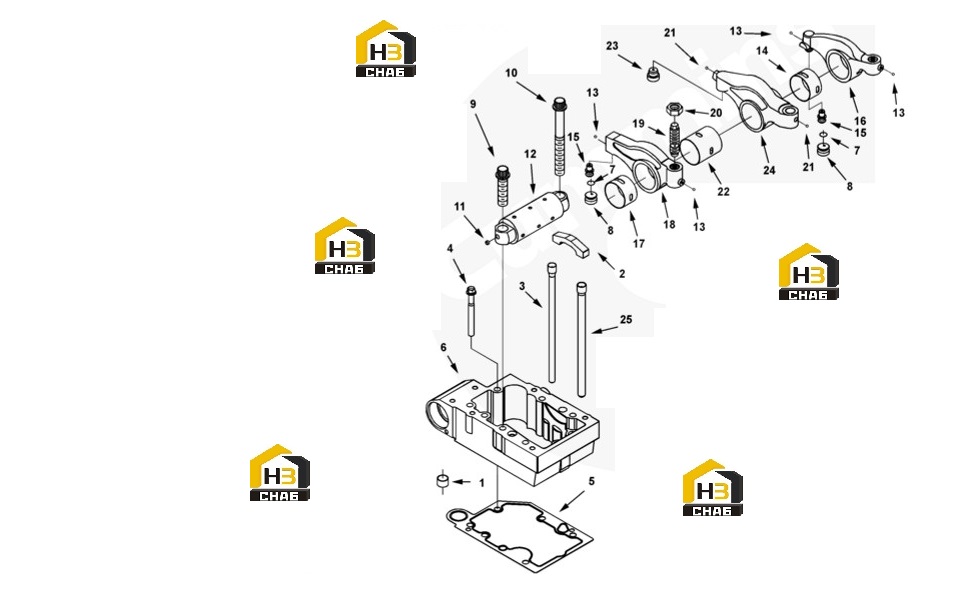

Коромысло

← Головка блока цилиндров Крышка клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Rocker Lever

Каталожный номер:3332089

Комплект:16

Примечание:

№ на схеме:-

Наименование:Rocker Lever

Каталожный номер:4065636

Комплект:16

Примечание:

№ на схеме:-

Наименование:Rocker Lever

Каталожный номер:4065633

Комплект:16

Примечание:

№ на схеме:-

Наименование:Rocker Lever Shaft

Каталожный номер:3089715

Комплект:16

Примечание:

№ на схеме:-

Наименование:Rocker Lever

Каталожный номер:RL6707-08

Комплект:-

Примечание:

№ на схеме:1

Наименование:Ring Dowel

Каталожный номер:3079743

Комплект:16

Примечание:

№ на схеме:2

Наименование:Valve Crosshead

Каталожный номер:3085964

Комплект:32

Примечание:

№ на схеме:3

Наименование:Push Rod

Каталожный номер:3089507

Комплект:32

Примечание:

№ на схеме:4

Наименование:Hexagon Flange Head Cap Screw

Каталожный номер:3089563

Комплект:112

Примечание:

№ на схеме:5

Наименование:Rocker Lever Housing Gasket

Каталожный номер:3171499

Комплект:16

Примечание:

№ на схеме:6

Наименование:Rocker Lever Housing

Каталожный номер:4086016

Комплект:16

Примечание:

№ на схеме:7

Наименование:O-Ring Seal

Каталожный номер:3028349

Комплект:16

Примечание:

№ на схеме:8

Наименование:Rocker Lever Socket

Каталожный номер:3085980

Комплект:16

Примечание:

№ на схеме:9

Наименование:Twelve Point Cap Screw

Каталожный номер:3089193

Комплект:16

Примечание:

№ на схеме:10

Наименование:Twelve Point Cap Screw

Каталожный номер:3089194

Комплект:16

Примечание:

№ на схеме:11

Наименование:Expansion Plug

Каталожный номер:203933

Комплект:16

Примечание:

№ на схеме:12

Наименование:Rocker Lever Shaft

Каталожный номер:3089716

Комплект:16

Примечание:

№ на схеме:13

Наименование:Drive Plug

Каталожный номер:4065627

Комплект:32

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:3085972

Комплект:16

Примечание:

№ на схеме:15

Наименование:Rocker Lever Ball

Каталожный номер:3085978

Комплект:16

Примечание:

№ на схеме:16

Наименование:Rocker Lever

Каталожный номер:4065632

Комплект:16

Примечание:

№ на схеме:17

Наименование:Bushing

Каталожный номер:3085973

Комплект:16

Примечание:

№ на схеме:18

Наименование:Rocker Lever

Каталожный номер:4065635

Комплект:16

Примечание:

№ на схеме:19

Наименование:Rocker Lever Adjusting Screw

Каталожный номер:3090007

Комплект:16

Примечание:

№ на схеме:20

Наименование:Regular Hexagon Jam Nut

Каталожный номер:3680057

Комплект:16

Примечание:

№ на схеме:21

Наименование:Drive Plug

Каталожный номер:4065627

Комплект:32

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:3081514

Комплект:16

Примечание:

№ на схеме:23

Наименование:Rocker Lever Socket

Каталожный номер:3089177

Комплект:16

Примечание:

№ на схеме:24

Наименование:Rocker Lever

Каталожный номер:4065638

Комплект:16

Примечание:

№ на схеме:25

Наименование:Push Rod

Каталожный номер:3410897

Комплект:16

Примечание:
