Трубопровод топливный

← Головка топливного фильтра Маховик →

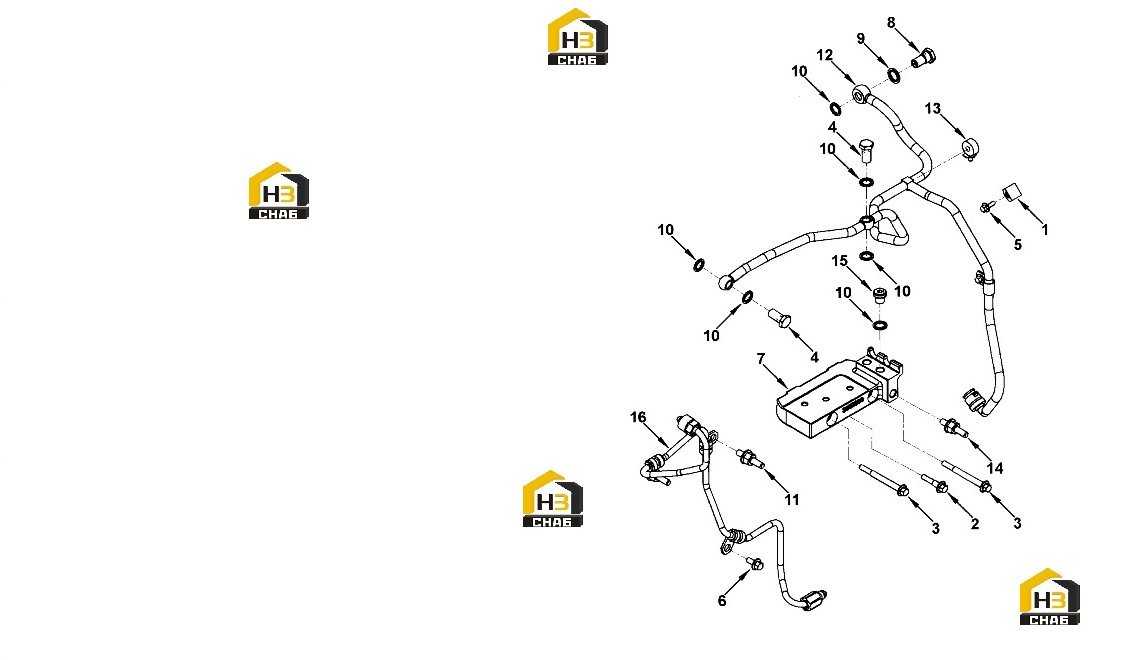

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clip

Каталожный номер:68152

Комплект:2

Примечание:#4

№ на схеме:2

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900632

Комплект:2

Примечание:M8 X 1.25 X 35

№ на схеме:3

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3902112

Комплект:1

Примечание:M8 X 1.25 X 80

№ на схеме:4

Наименование:Screw, Banjo Connector

Каталожный номер:3903035

Комплект:2

Примечание:M12 X 1.50 X 24

№ на схеме:5

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3913638

Комплект:2

Примечание:Мб X 1.00 X 16

№ на схеме:6

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3925883

Комплект:1

Примечание:M8X 1.25 X 16

№ на схеме:7

Наименование:Connection, Fuel Block

Каталожный номер:3955080

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, Check

Каталожный номер:3957290

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer, Sealing

Каталожный номер:3963988

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer, Sealing

Каталожный номер:3963990

Комплект:7

Примечание:

№ на схеме:11

Наименование:Screw, Studded Flange Cap

Каталожный номер:4929065

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tube, Fuel Drain

Каталожный номер:4994932

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:4899743

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coupling, Plain Hose

Каталожный номер:3955171

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, Threaded

Каталожный номер:4929619

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tube, Fuel Supply

Каталожный номер:4940552

Комплект:1

Примечание:
