Трубопровод охлаждения

← Сапун картера Выпуск воздуха →

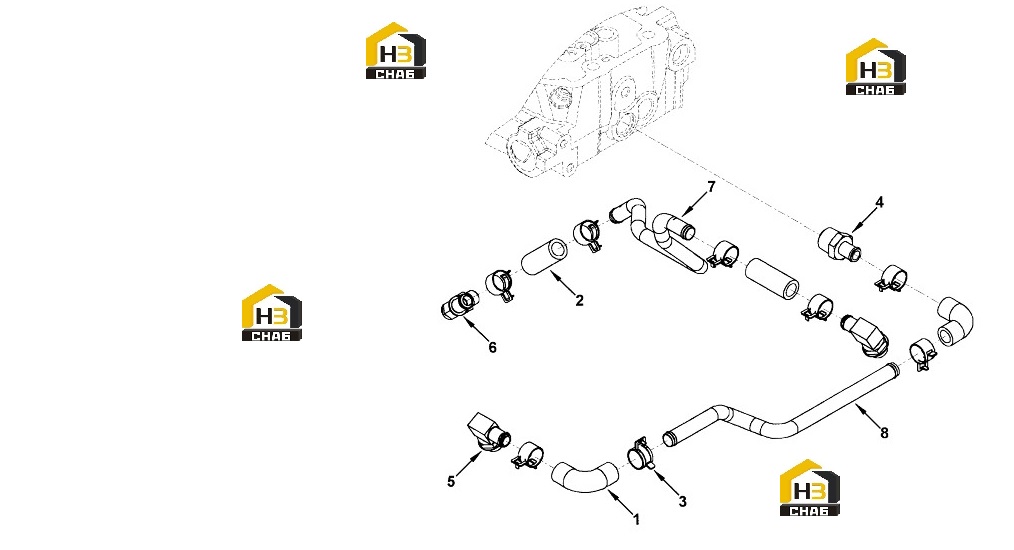

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, Elbow

Каталожный номер:4930889

Комплект:3

Примечание:

№ на схеме:2

Наименование:Hose, Plain

Каталожный номер:3931522

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp, Hose

Каталожный номер:4930304

Комплект:8

Примечание:23 mm Clamp

№ на схеме:4

Наименование:Coupling, Plain Hose

Каталожный номер:3954646

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coupling, Elbow Hose

Каталожный номер:3979410

Комплект:2

Примечание:

№ на схеме:6

Наименование:Coupling, Elbow Hose

Каталожный номер:3954655

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube, Cpr Water Inlet

Каталожный номер:3955465

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube, Cpr Water Outlet

Каталожный номер:3955466

Комплект:1

Примечание:
