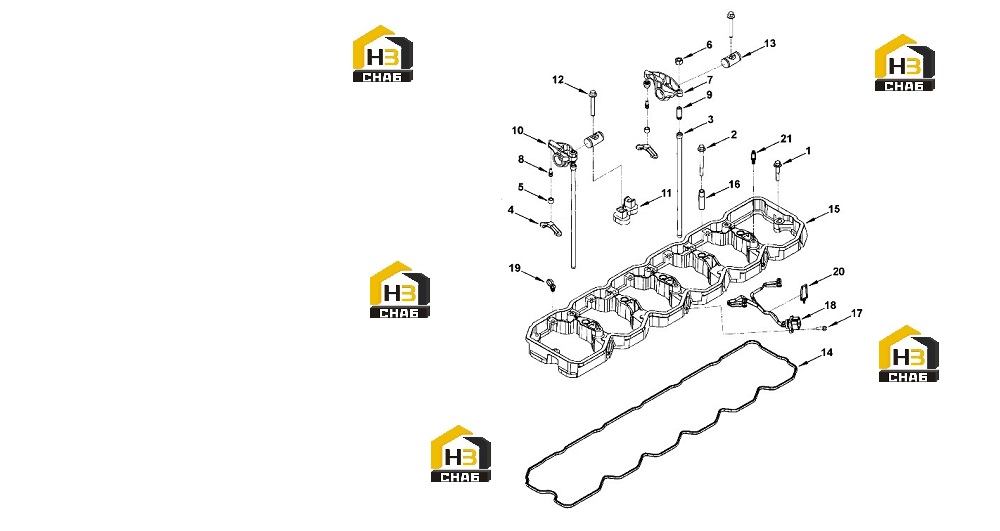

Коромысло

← Комплект турбонагнетателя Фитинг двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Housing, Rocker Lever

Каталожный номер:4938657

Комплект:1

Примечание:

№ на схеме:-

Наименование:Housing, Rocker Lever

Каталожный номер:4934573

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:4995606

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:4995604

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:4995605

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:4995603

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Rocker Lever

Каталожный номер:4995602

Комплект:6

Примечание:

№ на схеме:1

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900633

Комплект:2

Примечание:M8 X 1.25 X 50

№ на схеме:2

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3903096

Комплект:5

Примечание:M8X 1.25X70

№ на схеме:3

Наименование:Rod, Push

Каталожный номер:3941253

Комплект:12

Примечание:

№ на схеме:4

Наименование:Crosshead, Valve

Каталожный номер:3943626

Комплект:12

Примечание:

№ на схеме:5

Наименование:Socket, Rocker Lever

Каталожный номер:4994198

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut, Heavy Hexagon

Каталожный номер:3927692

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lever, Rocker

Каталожный номер:3941928

Комплект:1

Примечание:Exhaust

№ на схеме:8

Наименование:Ball, Rocker Lever

Каталожный номер:4994197

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw, Rkr Lever Adjusting

Каталожный номер:3959128

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lever, Rocker

Каталожный номер:3941927

Комплект:1

Примечание:Intake

№ на схеме:11

Наименование:Support, Rocker Lever

Каталожный номер:3964908

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3990127

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shaft, Rocker Lever

Каталожный номер:4928699

Комплект:2

Примечание:

№ на схеме:14

Наименование:Gasket, Rkr Lever Housing

Каталожный номер:4899231

Комплект:1

Примечание:

№ на схеме:15

Наименование:Housing, Rocker Lever

Каталожный номер:4938658

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:4938676

Комплект:5

Примечание:

№ на схеме:17

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3913638

Комплект:3

Примечание:M6X 1.00 X 16

№ на схеме:18

Наименование:Harness, Wiring

Каталожный номер:3287699

Комплект:3

Примечание:

№ на схеме:19

Наименование:Clip, Wire Retaining

Каталожный номер:3287727

Комплект:6

Примечание:

№ на схеме:20

Наименование:Clip, Wire Retaining

Каталожный номер:4890404

Комплект:3

Примечание:

№ на схеме:21

Наименование:Stud

Каталожный номер:4896991

Комплект:6

Примечание:
