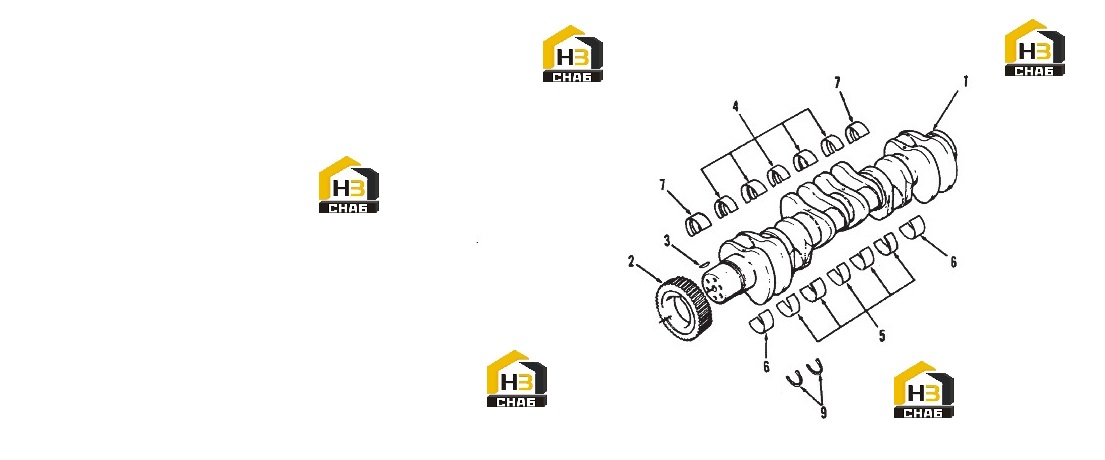

Вал коленчатый

← Поршень Крышка редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Shell, Main Bearing .010

Каталожный номер:AR12271

Комплект:-

Примечание:

№ на схеме:-

Наименование:Shell, Main Bearing

Каталожный номер:AR12273

Комплект:-

Примечание:

№ на схеме:-

Наименование:Shell, Main Bearing

Каталожный номер:AR12272

Комплект:-

Примечание:

№ на схеме:-

Наименование:Shell, Main Bearing

Каталожный номер:AR12270

Комплект:1

Примечание:

№ на схеме:1

Наименование:Crankshaft, Engine

Каталожный номер:3331586

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear, Crankshaft

Каталожный номер:3096362

Комплект:1

Примечание:

№ на схеме:3

Наименование:Key, Woodruff

Каталожный номер:206904

Комплект:1

Примечание:

№ на схеме:4\3

Наименование:Bearing, Main

Каталожный номер:205143

Комплект:-

Примечание:

№ на схеме:4\2

Наименование:Bearing, Main

Каталожный номер:205142

Комплект:-

Примечание:

№ на схеме:4\1

Наименование:Bearing, Main

Каталожный номер:205141

Комплект:-

Примечание:

№ на схеме:4

Наименование:Bearing, Main

Каталожный номер:205140

Комплект:5

Примечание:

№ на схеме:5

Наименование:Bearing, Main

Каталожный номер:205150

Комплект:5

Примечание:

№ на схеме:5\1

Наименование:Bearing, Main

Каталожный номер:205151

Комплект:-

Примечание:

№ на схеме:5\3

Наименование:Bearing, Main

Каталожный номер:205153

Комплект:-

Примечание:

№ на схеме:5\2

Наименование:Bearing, Main

Каталожный номер:205152

Комплект:-

Примечание:

№ на схеме:6\3

Наименование:Bearing, Main

Каталожный номер:205163

Комплект:-

Примечание:

№ на схеме:6\2

Наименование:Bearing, Main

Каталожный номер:205162

Комплект:-

Примечание:

№ на схеме:6\1

Наименование:Bearing, Main

Каталожный номер:205161

Комплект:-

Примечание:

№ на схеме:6

Наименование:Bearing, Main

Каталожный номер:205160

Комплект:2

Примечание:

№ на схеме:7\3

Наименование:Bearing, Main

Каталожный номер:205173

Комплект:-

Примечание:

№ на схеме:7\2

Наименование:Bearing, Main

Каталожный номер:205172

Комплект:-

Примечание:

№ на схеме:7\1

Наименование:Bearing, Main

Каталожный номер:205171

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing, Main

Каталожный номер:205170

Комплект:2

Примечание:

№ на схеме:9\5

Наименование:Bearing, Thrust

Каталожный номер:3001197

Комплект:-

Примечание:

№ на схеме:9\4

Наименование:Bearing, Thrust

Каталожный номер:3001196

Комплект:-

Примечание:

№ на схеме:9\3

Наименование:Bearing, Thrust

Каталожный номер:205112

Комплект:-

Примечание:

№ на схеме:9\2

Наименование:Bearing, Thrust

Каталожный номер:205112

Комплект:-

Примечание:

№ на схеме:9\1

Наименование:Bearing, Thrust

Каталожный номер:205112

Комплект:-

Примечание:

№ на схеме:9

Наименование:Bearing, Thrust

Каталожный номер:205112

Комплект:4

Примечание:
