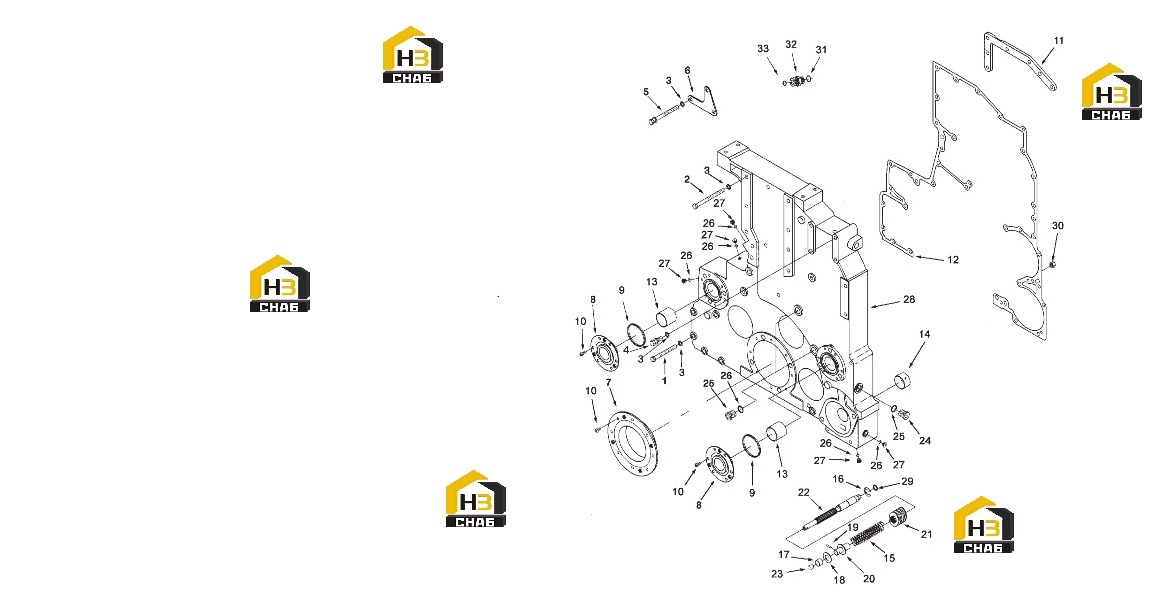

Крышка передняя

← Маховик Болты кронштейна →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Union, Male

Каталожный номер:3081950

Комплект:1

Примечание:

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3066325

Комплект:5

Примечание:3/8 - 24 UNF

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3046202

Комплект:3

Примечание:3/4-16 UNF

№ на схеме:-

Наименование:Cover, Gear

Каталожный номер:3090327

Комплект:1

Примечание:

№ на схеме:-

Наименование:Guide, Barring Shaft

Каталожный номер:3018914

Комплект:1

Примечание:

№ на схеме:1

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 105

Комплект:8

Примечание:3/8-16X3 1/2 Inch.

№ на схеме:2

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 169 A

Комплект:2

Примечание:3/8-16x4 1/2 inch

№ на схеме:3

Наименование:Washer, Plain

Каталожный номер:127362

Комплект:14

Примечание:3/8 Inch.

№ на схеме:4

Наименование:Screw, Captive Washer Cap

Каталожный номер:3010596

Комплект:3

Примечание:3/8-16X1 1/4"

№ на схеме:5

Наименование:Screw, Captive Washer Cap

Каталожный номер:3042890

Комплект:3

Примечание:3/8-16X4 Inch.

№ на схеме:6

Наименование:Brace, Tube

Каталожный номер:3085743

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal, Oil

Каталожный номер:3096478

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, Oil

Каталожный номер:3096480

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal, O Ring

Каталожный номер:3086120

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw, Round Head Cap

Каталожный номер:3086121

Комплект:14

Примечание:

№ на схеме:11

Наименование:Plate, Clamping

Каталожный номер:3086291

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket, Gear Cover

Каталожный номер:3086292

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:132770

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:205133

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring, Compression

Каталожный номер:3009620

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, Retaining

Каталожный номер:3015525

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bushing

Каталожный номер:3018909

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing, Thrust

Каталожный номер:3018910

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin, Roll

Каталожный номер:3018911

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide, Barring Shaft

Каталожный номер:3019154

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear, Engine Barring

Каталожный номер:3019152

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shaft, Barring

Каталожный номер:3019153

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug, Drive

Каталожный номер:3059831

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug, Threaded

Каталожный номер:3040810

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal, O Ring

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seal, O Ring

Каталожный номер:3034412

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug, Threaded

Каталожный номер:3066324

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover, Gear

Каталожный номер:3090326

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal, O Ring

Каталожный номер:3201125

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nut, Regular Hexagon

Каталожный номер:3201128

Комплект:1

Примечание:3/8 - 16 UNC.

№ на схеме:31

Наименование:Seal, O Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:32

Наименование:Union, Male

Каталожный номер:3085824

Комплект:1

Примечание:

№ на схеме:33

Наименование:Seal, O Ring

Каталожный номер:3922794

Комплект:1

Примечание:
