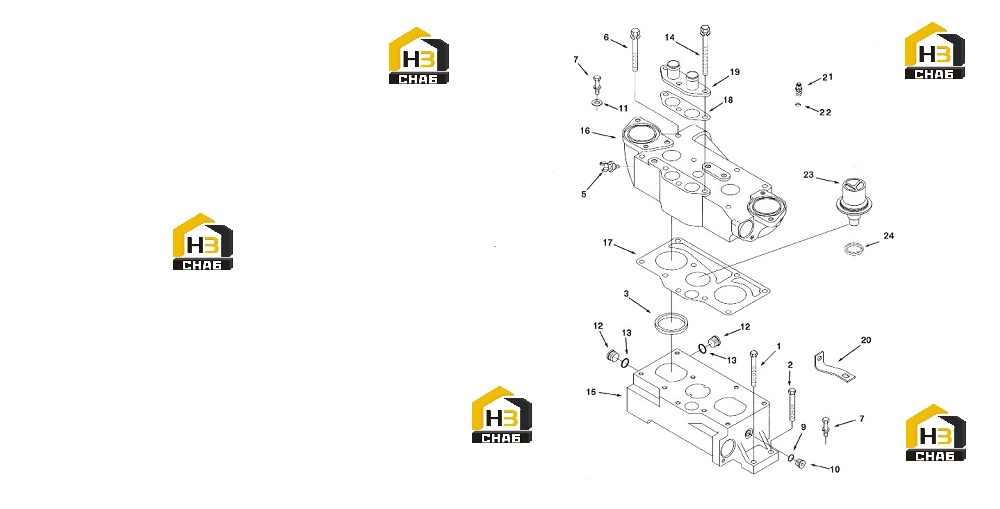

Корпус термостата

← Трубопровод термостата Водопровод турбонагнеталя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Union, Male

Каталожный номер:3090245

Комплект:2

Примечание:

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3046202

Комплект:4

Примечание:3/4-16 UNF

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3037536

Комплект:2

Примечание:9/16 - 18 UNF

№ на схеме:1

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 102 D

Комплект:1

Примечание:3/8-16X3 Inch.

№ на схеме:2

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 141

Комплект:1

Примечание:3/8-16X2 3/4"

№ на схеме:3

Наименование:Seal, Thermostat

Каталожный номер:186780

Комплект:2

Примечание:

№ на схеме:5

Наименование:Draincock

Каталожный номер:214345

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw, Captive Washer Cap

Каталожный номер:3408216

Комплект:6

Примечание:

№ на схеме:7

Наименование:Screw, Captive Washer Cap

Каталожный номер:3012472

Комплект:2

Примечание:3/8-16X1 1/2"

№ на схеме:9

Наименование:Seal, O Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug, Threaded

Каталожный номер:3040813

Комплект:1

Примечание:9/16 - 18 UNF

№ на схеме:11

Наименование:Washer, Plain

Каталожный номер:3042329

Комплект:1

Примечание:3/8 Inch.

№ на схеме:12

Наименование:Plug, Threaded

Каталожный номер:3040810

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, O Ring

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw, Captive Washer Cap

Каталожный номер:3408217

Комплект:3

Примечание:

№ на схеме:15

Наименование:Support, Thm Housing

Каталожный номер:3090239

Комплект:1

Примечание:

№ на схеме:16

Наименование:Housing, Thermostat

Каталожный номер:3085793

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket, Thermostat Housing

Каталожный номер:3085803

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket, Connection

Каталожный номер:3085804

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connection, Water Transfer

Каталожный номер:3090461

Комплект:1

Примечание:

№ на схеме:20

Наименование:Brace, Tube

Каталожный номер:3086026

Комплект:1

Примечание:

№ на схеме:21

Наименование:Union, Male

Каталожный номер:3090332

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, O Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:23

Наименование:Thermostat

Каталожный номер:4000464

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seal, Thermostat

Каталожный номер:188318

Комплект:1

Примечание:
