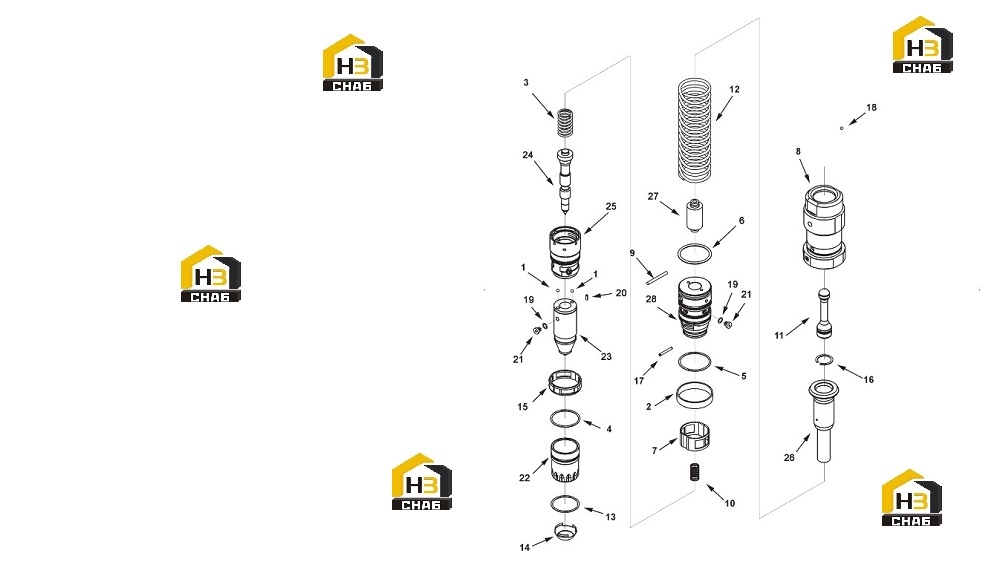

Инжектор

← Головка блока цилиндров Корпус компрессора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Barrel & Plunger

Каталожный номер:4009785

Комплект:1

Примечание:

№ на схеме:-

Наименование:Nozzle & Plunger

Каталожный номер:4087874

Комплект:1

Примечание:

№ на схеме:-

Наименование:Injector

Каталожный номер:4087887

Комплект:6

Примечание:

№ на схеме:1

Наименование:Ball, Check

Каталожный номер:167157

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, Injector Valve

Каталожный номер:3330087

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring, Injector

Каталожный номер:3347828

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, O Ring

Каталожный номер:3347937

Комплект:1

Примечание:Green

№ на схеме:5

Наименование:Seal, O Ring

Каталожный номер:4010577

Комплект:1

Примечание:Blue

№ на схеме:6

Наименование:Seal, O Ring

Каталожный номер:3347939

Комплект:1

Примечание:Black

№ на схеме:7

Наименование:Screen, Filter

Каталожный номер:3348004

Комплект:1

Примечание:

№ на схеме:8

Наименование:Housing, Top Stop Spring

Каталожный номер:407652

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin, Spiral

Каталожный номер:3348515

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring, Injector

Каталожный номер:3348527

Комплект:1

Примечание:

№ на схеме:11

Наименование:Link, Injector Plunger

Каталожный номер:3348552

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring, Injector

Каталожный номер:3417290

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, O Ring

Каталожный номер:3867651

Комплект:1

Примечание:Brown

№ на схеме:14

Наименование:Seal, Injector

Каталожный номер:3867687

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screen, Filter

Каталожный номер:4009692

Комплект:1

Примечание:

№ на схеме:16

Наименование:Retainer, Injector Link

Каталожный номер:3867742

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin, Roll

Каталожный номер:4002127

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ball, Check

Каталожный номер:3076068

Комплект:2

Примечание:

№ на схеме:19\1

Наименование:Gasket, Injector

Каталожный номер:173086

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket, Injector

Каталожный номер:173086

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin, Roll

Каталожный номер:203426

Комплект:2

Примечание:

№ на схеме:21\1

Наименование:Plug, Injector Orifice

Каталожный номер:3045047

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug, Injector Orifice

Каталожный номер:3045047

Комплект:2

Примечание:

№ на схеме:22

Наименование:Retainer, Injector Nozzle

Каталожный номер:3329999

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nozzle, Injector

Каталожный номер:4010129

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plunger, Injector

Каталожный номер:4087871

Комплект:1

Примечание:

№ на схеме:25

Наименование:Housing, Injector Spring

Каталожный номер:4010578

Комплект:1

Примечание:

№ на схеме:26\3

Наименование:Socket, Injector Coupling

Каталожный номер:3867424

Комплект:1

Примечание:

№ на схеме:26\2

Наименование:Coupling, Injector Plunger

Каталожный номер:4002136

Комплект:1

Примечание:

№ на схеме:26\1

Наименование:Coupling, Injector Plunger

Каталожный номер:4002137

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plunger, Injector

Каталожный номер:4002138

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plunger, Injector Timing

Каталожный номер:3348547

Комплект:1

Примечание:

№ на схеме:27\1

Наименование:Plunger, Injector

Каталожный номер:3348523

Комплект:1

Примечание:

№ на схеме:28

Наименование:Barrel, Injector

Каталожный номер:4009787

Комплект:1

Примечание:
