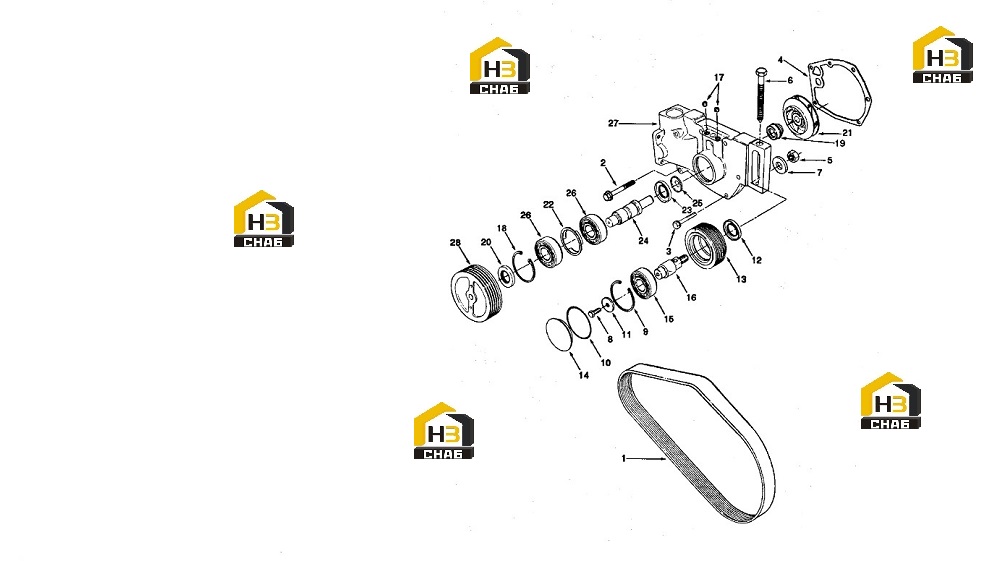

Насос водяной

← Соединительный подвод воды Ремкомплект →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Kit, Wtr Pump Rpr (major)

Каталожный номер:3803614

Комплект:-

Примечание:

№ на схеме:-

Наименование:Gasket, Connection

Каталожный номер:3024960

Комплект:1

Примечание:

№ на схеме:-

Наименование:Seal, O Ring

Каталожный номер:43463 A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Kit, Wtr Pump Rpr (minor)

Каталожный номер:3803612

Комплект:-

Примечание:

№ на схеме:-

Наименование:Assembly, Wtr Pump Shaft

Каталожный номер:3064392

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Water Pump

Каталожный номер:3076529

Комплект:1

Примечание:

№ на схеме:-

Наименование:Kit, Water Pump

Каталожный номер:3803605

Комплект:-

Примечание:

№ на схеме:-

Наименование:Pulley, Idler

Каталожный номер:3066330

Комплект:1

Примечание:

№ на схеме:1

Наименование:Belt, V Ribbed

Каталожный номер:217638

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw, Captive Washer Cap

Каталожный номер:3012468

Комплект:4

Примечание:3/8 - 24 x 2 1/4 inch

№ на схеме:3

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3066207

Комплект:2

Примечание:3/8 - 24 x 3 1/8 inch

№ на схеме:4

Наименование:Gasket, Water Pump

Каталожный номер:3076522

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut, Heavy Hexagon

Каталожный номер:S 201

Комплект:1

Примечание:5/8 -11 UNC

№ на схеме:6

Наименование:Screw, Hexagon Head Cap

Каталожный номер:66912 1 В

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer, Plain

Каталожный номер:213082

Комплект:1

Примечание:5/8 inch

№ на схеме:8

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 107

Комплект:1

Примечание:5/16 -18 x 3/4 inch

№ на схеме:9

Наименование:Ring, Retaining

Каталожный номер:S 16255

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, О Ring

Каталожный номер:145551

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer, Plain

Каталожный номер:3070458

Комплект:1

Примечание:1/4 inch

№ на схеме:12

Наименование:Seal, Oil

Каталожный номер:3074482

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pulley, Idler

Каталожный номер:3072355

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover, Idler Pulley

Каталожный номер:3064404

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing, Ball

Каталожный номер:3064406

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shaft, Idler

Каталожный номер:3066328

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug, Pipe

Каталожный номер:S 911 В

Комплект:3

Примечание:1/8 NPT

№ на схеме:18

Наименование:Ring, Retaining

Каталожный номер:S 16255

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal, Water Pump

Каталожный номер:3609920

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal, Oil

Каталожный номер:3038998

Комплект:1

Примечание:

№ на схеме:21

Наименование:Impeller, Water Pump

Каталожный номер:3064386

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spacer, Bearing

Каталожный номер:196844

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal, Oil

Каталожный номер:3074482

Комплект:1

Примечание:

№ на схеме:24\1

Наименование:Shaft, Water Pump

Каталожный номер:3064392

Комплект:1

Примечание:

№ на схеме:24

Наименование:Shaft, Water Pump

Каталожный номер:3064389

Комплект:1

Примечание:

№ на схеме:25

Наименование:Slinger, Water

Каталожный номер:3064390

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing, Ball

Каталожный номер:3064406

Комплект:2

Примечание:

№ на схеме:27

Наименование:Body, Water Pump

Каталожный номер:3076523

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pulley, Water Pump

Каталожный номер:3067999

Комплект:1

Примечание:
