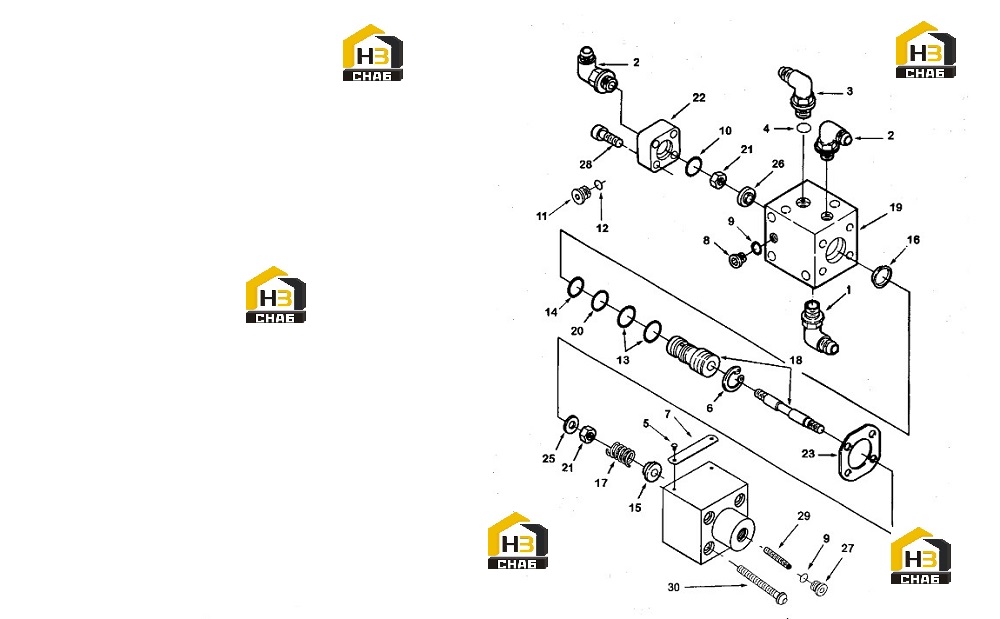

Корпус клапана

← Толкатель гидравлический Клапан регулирующий масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3417076

Комплект:1

Примечание:

№ на схеме:-

Наименование:Valve, Oil Control

Каталожный номер:3076332

Комплект:1

Примечание:

№ на схеме:1

Наименование:Elbow, Male Union

Каталожный номер:203848

Комплект:1

Примечание:

№ на схеме:2

Наименование:Elbow, Male Union

Каталожный номер:3037662

Комплект:2

Примечание:

№ на схеме:3

Наименование:Union, Male

Каталожный номер:3061833

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, O Ring

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw, Drive

Каталожный номер:S 2286

Комплект:2

Примечание:3/16 inch

№ на схеме:6

Наименование:Ring, Retaining

Каталожный номер:S 16240

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nameplate

Каталожный номер:105375

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug, Threaded

Каталожный номер:3033742

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal, O Ring

Каталожный номер:3034412

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, O Ring

Каталожный номер:3034408

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug, Threaded

Каталожный номер:3040814

Комплект:1

Примечание:7/16 - 20 UNF

№ на схеме:12

Наименование:Seal, O Ring

Каталожный номер:3036666

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, O Ring

Каталожный номер:3042542

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal, О Ring

Каталожный номер:3045986

Комплект:1

Примечание:

№ на схеме:15

Наименование:Retainer, Spring

Каталожный номер:3049041

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring, Leaf

Каталожный номер:3054411

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring, Compression

Каталожный номер:3056072

Комплект:1

Примечание:

№ на схеме:18

Наименование:Barrel And Plunger

Каталожный номер:3060605

Комплект:1

Примечание:

№ на схеме:19

Наименование:Body, Valve

Каталожный номер:3060606

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal, О Ring

Каталожный номер:3066914

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut, Lock

Каталожный номер:3069015

Комплект:2

Примечание:1/4 - 28 UNF.

№ на схеме:22

Наименование:Cover, Oil Control Valve

Каталожный номер:3069989

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket, Control Valve Body

Каталожный номер:3070108

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover, Diaphragm

Каталожный номер:4009927

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer, Plain

Каталожный номер:3070186

Комплект:1

Примечание:1/4 Inch.

№ на схеме:26

Наименование:Disc, Valve

Каталожный номер:3073998

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug, Threaded

Каталожный номер:3417103

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw, Socket Head Cap

Каталожный номер:3417077

Комплект:4

Примечание:

№ на схеме:29

Наименование:Screw, Socket Set

Каталожный номер:3417096

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw, Socket Head Cap

Каталожный номер:3417098

Комплект:1

Примечание:
