Клапан топливный

← Трубопровод топливный Маховик →

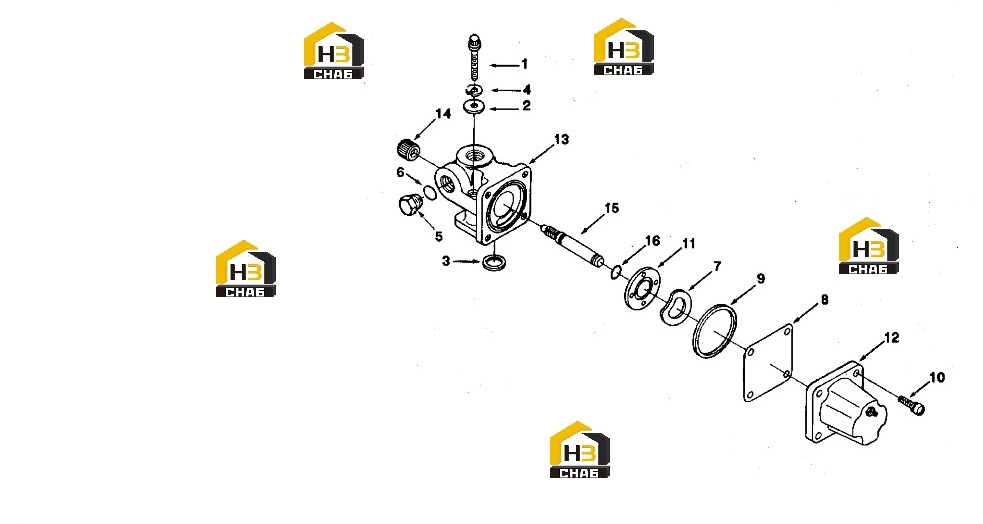

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Body, Shutoff Valve

Каталожный номер:3073891

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Shutoff Valve

Каталожный номер:3073889

Комплект:1

Примечание:

№ на схеме:1

Наименование:Screw, Socket Head Cap

Каталожный номер:S 189 C

Комплект:2

Примечание:1/4 - 20 x 1 3/4 inch

№ на схеме:2

Наименование:Washer, Plain

Каталожный номер:67684

Комплект:2

Примечание:1/4 inch

№ на схеме:3

Наименование:Seal, Rectangular

Каталожный номер:154087

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer, Lock

Каталожный номер:181466

Комплект:2

Примечание:1/4 inch

№ на схеме:5

Наименование:Plug, Threaded

Каталожный номер:3067424

Комплект:1

Примечание:1/2 - 20 UNF

№ на схеме:6

Наименование:Seal, О Ring

Каталожный номер:3037236

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring, Shutoff

Каталожный номер:129768

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shield, Shutoff

Каталожный номер:129839

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal, Rectangular

Каталожный номер:129888

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:187556

Комплект:4

Примечание:#10 - 24 x 5/8 inch

№ на схеме:11

Наименование:Disc, Valve

Каталожный номер:3030970

Комплект:1

Примечание:

№ на схеме:12

Наименование:Solenoid

Каталожный номер:3054608

Комплект:1

Примечание:

№ на схеме:13

Наименование:Body, Shutoff Valve '

Каталожный номер:3073890

Комплект:1

Примечание:

№ на схеме:14

Наименование:Knob

Каталожный номер:129838

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shaft, Shutoff Valve

Каталожный номер:3013036

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal, O Ring

Каталожный номер:3279794

Комплект:1

Примечание:
