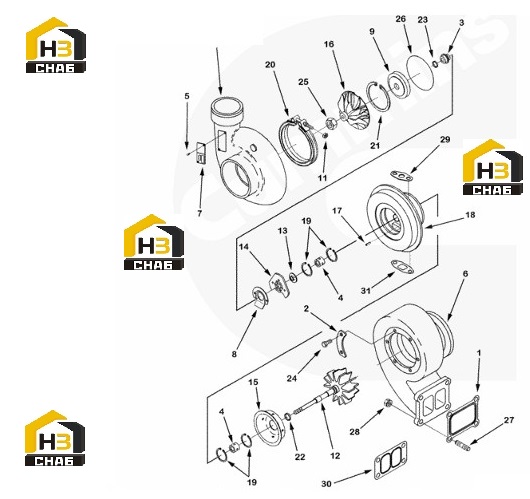

Турбонагнетатель

← Гайка с шестигранной головкой Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Turbocharger gasket

Каталожный номер:3519807

Комплект:1

Примечание:

№ на схеме:-

Наименование:Turbocharger gasket

Каталожный номер:3072919

Комплект:1

Примечание:

№ на схеме:-

Наименование:O-shaped sealing ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:-

Наименование:Components, PDC

Каталожный номер:3800285

Комплект:-

Примечание:

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:3594809

Комплект:1

Примечание:

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:4024969

Комплект:1

Примечание:HX50

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:PP2760-11

Комплект:-

Примечание:

№ на схеме:1

Наименование:Turbocharger gasket

Каталожный номер:3072919

Комплект:1

Примечание:

№ на схеме:2

Наименование:Baffle

Каталожный номер:3502017

Комплект:3

Примечание:

№ на схеме:3

Наименование:Oil retaining ring

Каталожный номер:3502231

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbocharger bearings

Каталожный номер:4035597

Комплект:2

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:3519163

Комплект:2

Примечание:

№ на схеме:6

Наименование:Turbine housing

Каталожный номер:3522065

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nameplate

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil baffle

Каталожный номер:3528094

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, oil seal

Каталожный номер:3528096

Комплект:1

Примечание:

№ на схеме:10

Наименование:Compressor housing

Каталожный номер:3528999

Комплект:1

Примечание:

№ на схеме:11

Наименование:Positive hexagon nut

Каталожный номер:3529372

Комплект:1

Примечание:1/4 - 28 UNF

№ на схеме:12

Наименование:Shaft and wheel

Каталожный номер:3531763

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thrust ring

Каталожный номер:3531868

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turbocharger thrust bearing

Каталожный номер:3591655

Комплект:2

Примечание:

№ на схеме:15

Наименование:Heat insulation board

Каталожный номер:3533038

Комплект:1

Примечание:

№ на схеме:16

Наименование:Turbocharger compressor blade wheel

Каталожный номер:3593686

Комплект:1

Примечание:

№ на схеме:17

Наименование:pin

Каталожный номер:3522597

Комплект:2

Примечание:

№ на схеме:18

Наименование:Turbocharger bearing seat

Каталожный номер:3537050

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining ring

Каталожный номер:3709753

Комплект:4

Примечание:

№ на схеме:20

Наименование:V-shaped clamp

Каталожный номер:3715174

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retaining ring

Каталожный номер:3723863

Комплект:1

Примечание:

№ на схеме:22

Наименование:Open ro felt sealing ring

Каталожный номер:3756754

Комплект:1

Примечание:

№ на схеме:23

Наименование:Open ro felt sealing ring

Каталожный номер:3758848

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hexagonal head positioning bolt

Каталожный номер:3759917

Комплект:6

Примечание:M8 x 1.25 x 12

№ на схеме:25

Наименование:Lock nut

Каталожный номер:3760250

Комплект:1

Примечание:M8 x 1.25

№ на схеме:26

Наименование:O-shaped sealing ring

Каталожный номер:3762915

Комплект:1

Примечание:

№ на схеме:27

Наименование:Double-headed stud

Каталожный номер:3818823

Комплект:4

Примечание:

№ на схеме:28

Наименование:Hexagon nut

Каталожный номер:3818824

Комплект:4

Примечание:M10 x 1.50

№ на схеме:29

Наименование:Turbocharger gasket

Каталожный номер:3819900

Комплект:1

Примечание:

№ на схеме:30

Наименование:Turbocharger gasket

Каталожный номер:3901356

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gasket, oil return oil

Каталожный номер:3928919

Комплект:1

Примечание:
