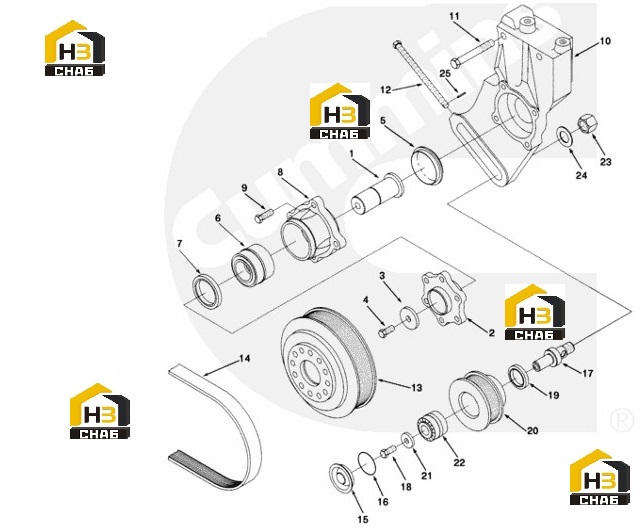

Привод вентилятора

← Опора передняя двигателя Трубопровод регулятора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Pulley idler

Каталожный номер:3892768

Комплект:1

Примечание:

№ на схеме:-

Наименование:Leather band wheel, idler wheel TLA

Каталожный номер:3062602

Комплект:-

Примечание:3062602 RX

№ на схеме:-

Наименование:Fan hub

Каталожный номер:3065358

Комплект:-

Примечание:

№ на схеме:-

Наименование:Fan drive device

Каталожный номер:FA2120-06

Комплект:-

Примечание:

№ на схеме:1

Наименование:Fan hub shaft

Каталожный номер:3027676

Комплект:1

Примечание:

№ на схеме:2

Наименование:flange

Каталожный номер:3027677

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flat washer

Каталожный номер:3027686

Комплект:1

Примечание:M10.

№ на схеме:4

Наименование:Hexagonal head bolt

Каталожный номер:3335044

Комплект:1

Примечание:M10 x 1.50 x 25.

№ на схеме:5

Наименование:Fan hub cover,

Каталожный номер:3063844

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roller bearing,

Каталожный номер:3896996

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil seal,

Каталожный номер:3027675

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fan Wheel Valley,

Каталожный номер:3037597

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagonal head bolt

Каталожный номер:3034836

Комплект:4

Примечание:M10 x 1.50 x 30

№ на схеме:10

Наименование:Fan bracket,

Каталожный номер:3892321

Комплект:-

Примечание:

№ на схеме:11

Наименование:Hexagonal head bolt

Каталожный номер:3892354

Комплект:3

Примечание:M12 x 1.75 x 90

№ на схеме:12

Наименование:Hexagonal head bolt

Каталожный номер:3040245

Комплект:1

Примечание:M10 X 1.50 X 170.

№ на схеме:13

Наименование:Pulley,

Каталожный номер:3046207

Комплект:1

Примечание:

№ на схеме:14

Наименование:V-edge belt

Каталожный номер:3288623

Комплект:1

Примечание:

№ на схеме:15

Наименование:rm.,

Каталожный номер:3060884

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-shaped sealing ring

Каталожный номер:3062601

Комплект:1

Примечание:

№ на схеме:17

Наименование:Idler glaze,

Каталожный номер:3819920

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagonal head bolt

Каталожный номер:3335044

Комплект:1

Примечание:M10 x 1.50 x 25.

№ на схеме:19

Наименование:Oil seal, oil

Каталожный номер:3027680

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pulley, idler

Каталожный номер:3060883

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flat washer

Каталожный номер:3003163

Комплект:1

Примечание:M10

№ на схеме:22

Наименование:Roller bearing,

Каталожный номер:3027681

Комплект:1

Примечание:

№ на схеме:23

Наименование:Positive hexagon nut

Каталожный номер:3034319

Комплект:1

Примечание:M20 X 1.50.

№ на схеме:24

Наименование:Flat washer

Каталожный номер:3034320

Комплект:1

Примечание:7/8.

№ на схеме:25

Наименование:pin

Каталожный номер:107695

Комплект:1

Примечание:
