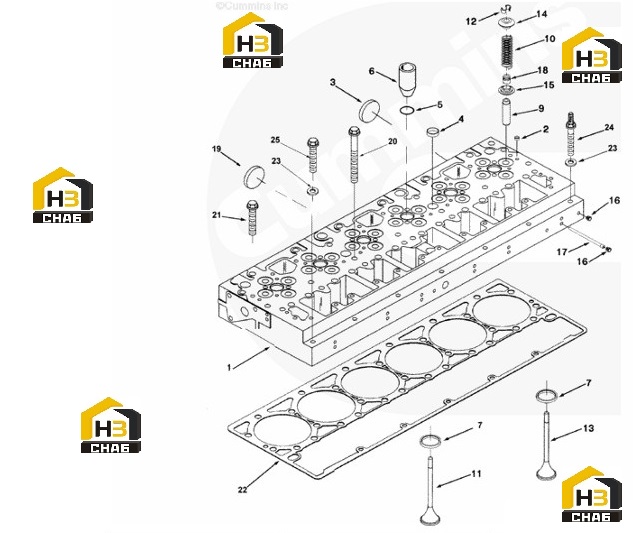

Головка блока цилиндров

← Шатун Поршень →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Intake valve assembly

Каталожный номер:3800636

Комплект:12

Примечание:

№ на схеме:-

Наименование:Exhaust valve assembly,

Каталожный номер:3800637

Комплект:12

Примечание:

№ на схеме:-

Наименование:Valve stem guide

Каталожный номер:3074118

Комплект:-

Примечание:.20 mm

№ на схеме:-

Наименование:plug

Каталожный номер:3028071

Комплект:-

Примечание:.25 mm

№ на схеме:-

Наименование:plug

Каталожный номер:3028074

Комплект:-

Примечание:1.00 mm

№ на схеме:-

Наименование:plug

Каталожный номер:3028073

Комплект:-

Примечание:.75 mm

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:4083403

Комплект:1

Примечание:TLA

№ на схеме:-

Наименование:plug

Каталожный номер:3028072

Комплект:-

Примечание:.50 mm

№ на схеме:-

Наименование:Cylinder head

Каталожный номер:PP2916-05

Комплект:-

Примечание:

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:4083402

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bowl-shaped plug

Каталожный номер:3007632

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bowl-shaped plug

Каталожный номер:206741

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bowl-shaped plug

Каталожный номер:3007635

Комплект:8

Примечание:

№ на схеме:5

Наименование:O-shaped sealing ring

Каталожный номер:3007759

Комплект:6

Примечание:

№ на схеме:6

Наименование:Injector sleeve

Каталожный номер:3417717

Комплект:6

Примечание:

№ на схеме:7

Наименование:valve

Каталожный номер:3090704

Комплект:24

Примечание:

№ на схеме:9

Наименование:Valve stem

Каталожный номер:3328786

Комплект:24

Примечание:

№ на схеме:10

Наименование:spring

Каталожный номер:3895860

Комплект:24

Примечание:

№ на схеме:11

Наименование:Intake valve

Каталожный номер:341777 8

Комплект:12

Примечание:

№ на схеме:12

Наименование:Valve card

Каталожный номер:327535 4

Комплект:24

Примечание:

№ на схеме:12

Наименование:Valve card

Каталожный номер:327535 4

Комплект:24

Примечание:

№ на схеме:13

Наименование:Exhaust valve

Каталожный номер:341777 9

Комплект:12

Примечание:

№ на схеме:14

Наименование:Valve spring spacer

Каталожный номер:3883512

Комплект:24

Примечание:

№ на схеме:15

Наименование:Valve spring guide seat

Каталожный номер:3070072

Комплект:-

Примечание:

№ на схеме:16

Наименование:Pipe plug

Каталожный номер:3008465

Комплект:16

Примечание:1/8 NPT

№ на схеме:17

Наименование:Throttle plugging

Каталожный номер:3820749

Комплект:6

Примечание:

№ на схеме:18

Наименование:Valve stem oil Kei inch

Каталожный номер:3328781

Комплект:24

Примечание:

№ на схеме:19

Наименование:Bowl-shaped plug

Каталожный номер:3895479

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hexagonal head nut,

Каталожный номер:3045850

Комплект:29

Примечание:

№ на схеме:21

Наименование:Hexagonal head nut

Каталожный номер:4022907

Комплект:3

Примечание:M14 x 1.50 x 71

№ на схеме:22

Наименование:Cylinder head gasket

Каталожный номер:4022500

Комплект:1

Примечание:

№ на схеме:23

Наименование:gasket

Каталожный номер:3328328

Комплект:7

Примечание:M10

№ на схеме:24

Наименование:Hexagonal head nut,

Каталожный номер:3328637

Комплект:5

Примечание:M10 x 1.50 x 75

№ на схеме:25

Наименование:Nut, hexagonal head

Каталожный номер:3328379

Комплект:2

Примечание:M10 x 1.50 x 75
