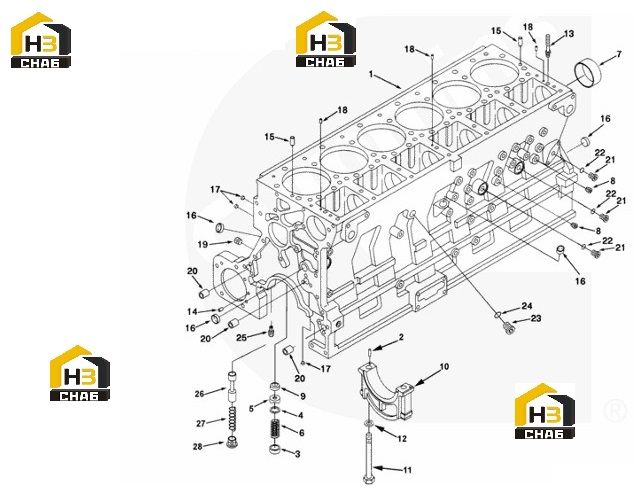

Блок цилиндров

← Табличка заводская Толкатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Positioning pin

Каталожный номер:3053349

Комплект:1

Примечание:

№ на схеме:-

Наименование:Screw plug

Каталожный номер:3046202

Комплект:1

Примечание:3/4 -16 UNF

№ на схеме:-

Наименование:Screw plug

Каталожный номер:3037536

Комплект:4

Примечание:9/16 -18 UNF

№ на схеме:-

Наименование:Hexagonal bolt assembly

Каталожный номер:3803504

Комплект:14

Примечание:

№ на схеме:-

Наименование:Cylinder block assembly

Каталожный номер:4060393

Комплект:-

Примечание:

№ на схеме:-

Наименование:Cylinder block

Каталожный номер:BB2712-12

Комплект:-

Примечание:

№ на схеме:1

Наименование:Cylinder block

Каталожный номер:4060392

Комплект:1

Примечание:

№ на схеме:2

Наименование:Positioning pin

Каталожный номер:148555

Комплект:2

Примечание:

№ на схеме:3

Наименование:Retaining ring plug

Каталожный номер:179063

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flat washer

Каталожный номер:3014754

Комплект:1

Примечание:3-Apr

№ на схеме:5

Наименование:Disc valve

Каталожный номер:3014755

Комплект:1

Примечание:

№ на схеме:6

Наименование:Compression spring,

Каталожный номер:3014756

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:3820566

Комплект:7

Примечание:

№ на схеме:8

Наименование:Pipe plug

Каталожный номер:3008466

Комплект:2

Примечание:1/4 NPT

№ на схеме:9

Наименование:Pressure regulating valve seat

Каталожный номер:3026758

Комплект:1

Примечание:

№ на схеме:10

Наименование:Main bearing cover

Каталожный номер:3026961

Комплект:1

Примечание:No. 7

№ на схеме:10

Наименование:Main bearing cover

Каталожный номер:4060391

Комплект:5

Примечание:No.1,2,3,5,6

№ на схеме:10

Наименование:Main bearing cover

Каталожный номер:4060387

Комплект:1

Примечание:No. 4

№ на схеме:11

Наименование:Hexagonal head bolt

Каталожный номер:3328742

Комплект:14

Примечание:M14 x 1.50 x 160

№ на схеме:12

Наименование:Flat washer

Каталожный номер:3019631

Комплект:14

Примечание:1-Feb

№ на схеме:13

Наименование:Double-headed bolt

Каталожный номер:3895832

Комплект:7

Примечание:M10 x 1.00 x 50

№ на схеме:14

Наименование:Positioning pin

Каталожный номер:70550

Комплект:1

Примечание:

№ на схеме:15

Наименование:Positioning pin

Каталожный номер:142207

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bowl-shaped plug

Каталожный номер:3007635

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bowl-shaped plug

Каталожный номер:3007632

Комплект:9

Примечание:

№ на схеме:18

Наименование:Positioning pin

Каталожный номер:3008446

Комплект:3

Примечание:

№ на схеме:19

Наименование:Pipe plug

Каталожный номер:3008468

Комплект:1

Примечание:1/2 NPT

№ на схеме:20

Наименование:Positioning pin

Каталожный номер:3026231

Комплект:3

Примечание:

№ на схеме:21

Наименование:Screw plug

Каталожный номер:3040813

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-shaped sealing ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw plug

Каталожный номер:3040810

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-shaped sealing ring

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:25

Наименование:Viscosity sensor

Каталожный номер:3069728

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pressure regulator plunger

Каталожный номер:3068979

Комплект:1

Примечание:

№ на схеме:27

Наименование:Compression spring,

Каталожный номер:3010146

Комплект:1

Примечание:

№ на схеме:28

Наименование:Retaining ring plug

Каталожный номер:3821725

Комплект:1

Примечание:
