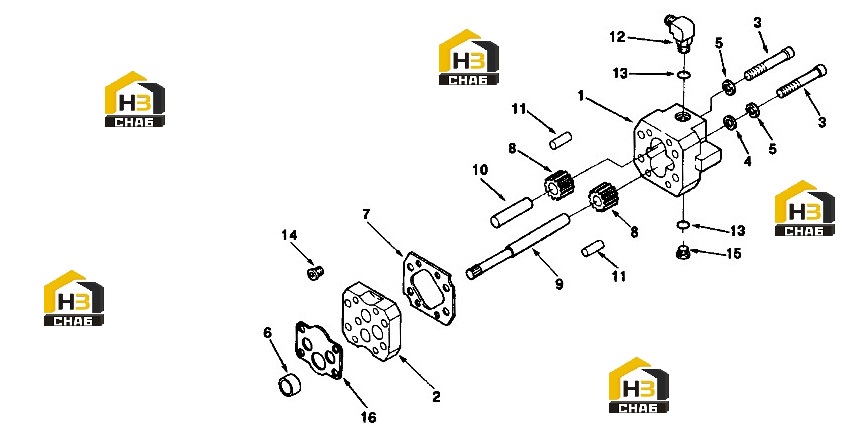

Шестерня топливного насоса

← Крышка передняя топливного насоса Заслонка топливного насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Gear and Shaft

Каталожный номер:3019616

Комплект:1

Примечание:

№ на схеме:-

Наименование:Gear and Shaft

Каталожный номер:3016609

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assy., Fuel Pump Gear

Каталожный номер:3034243

Комплект:-

Примечание:

№ на схеме:1

Наименование:Housing. Fuel Pump Gear

Каталожный номер:3033729

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, Fuel Pump Gear

Каталожный номер:3033726

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw, Socket Head Cap

Каталожный номер:70790

Комплект:2

Примечание:1/4 - 20 x 2 1/2 inch

№ на схеме:4

Наименование:Washer, Plain

Каталожный номер:70704

Комплект:2

Примечание:1/4 inch

№ на схеме:5

Наименование:Washer, Lock

Каталожный номер:181466

Комплект:2

Примечание:1/4 inch

№ на схеме:6

Наименование:Dowel, Ring

Каталожный номер:3033719

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket, Fuel Pump

Каталожный номер:110855

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear, Fuel Pumping

Каталожный номер:119363

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shaft, Fuel Pump Drive

Каталожный номер:100215

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft, Fuel Pump

Каталожный номер:175864

Комплект:1

Примечание:

№ на схеме:11

Наименование:Dowel, Pin

Каталожный номер:64816-A

Комплект:2

Примечание:

№ на схеме:12

Наименование:Valve, Check

Каталожный номер:3033740

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, O-Ring

Каталожный номер:3034412

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, O-Ring

Каталожный номер:3034412

Комплект:1

Примечание:

№ на схеме:14

Наименование:Valve, Pressure Regulator

Каталожный номер:3050624

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, Threaded

Каталожный номер:3033742

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket, Fuel Pump

Каталожный номер:3026163

Комплект:1

Примечание:
