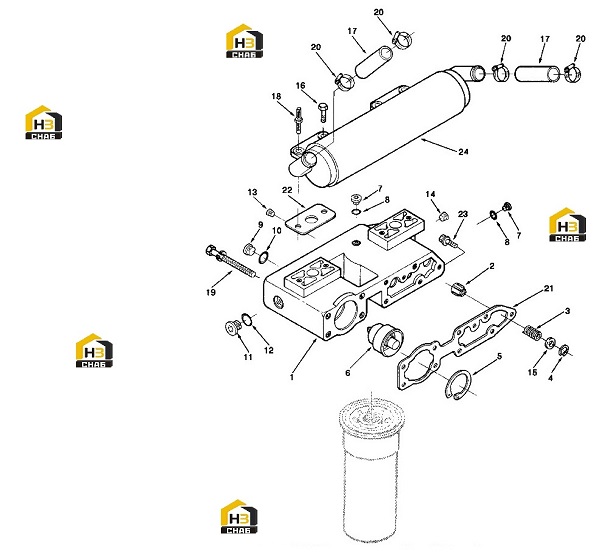

Охладитель

← Кронштейн подъемный Фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3040815

Комплект:1

Примечание:

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3046202

Комплект:1

Примечание:

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3037536

Комплект:2

Примечание:

№ на схеме:-

Наименование:Assembly, Lub Oil Filter

Каталожный номер:3074119

Комплект:1

Примечание:

№ на схеме:1

Наименование:Head, Lub Oil Filter

Каталожный номер:3820332

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plunger, Bypass Valve

Каталожный номер:3820320

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring, Compression

Каталожный номер:3882586

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, Retaining

Каталожный номер:3820631

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, Retaining

Каталожный номер:3820782

Комплект:1

Примечание:

№ на схеме:6

Наименование:Thermostat

Каталожный номер:3059408

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug, Threaded

Каталожный номер:3040813

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, 0 Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug, Threaded

Каталожный номер:3040810

Комплект:1

Примечание:3/4-16 inch

№ на схеме:10

Наименование:Seal, 0 Ring

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug, Threaded

Каталожный номер:3040816

Комплект:1

Примечание:7/8-14 inch

№ на схеме:12

Наименование:Seal, 0 Ring

Каталожный номер:3040817

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug, Pipe

Каталожный номер:3008466

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, Expansion

Каталожный номер:3882585

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3034836

Комплект:2

Примечание:M10 x 1.50 x 30

№ на схеме:17

Наименование:Hose, Plain

Каталожный номер:3820665

Комплект:2

Примечание:1.25 inch ID x 2.75 inch

№ на схеме:18

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3883394

Комплект:2

Примечание:M10 x 1.50 x 30

№ на схеме:19

Наименование:Screw, Captive Washer Cap

Каталожный номер:3892106

Комплект:6

Примечание:M10 x 1.50 x 170

№ на схеме:20

Наименование:Clamp, Hose

Каталожный номер:3026806

Комплект:4

Примечание:

№ на схеме:21

Наименование:Gasket, Filter Head

Каталожный номер:3820629

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket, Oil Cooler Support

Каталожный номер:3892625

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw, Captive Washer Cap

Каталожный номер:3819448

Комплект:3

Примечание:M10 x 1.50 x 30

№ на схеме:24

Наименование:Cooler, Lubricating Oil

Каталожный номер:3882324

Комплект:1

Примечание:
