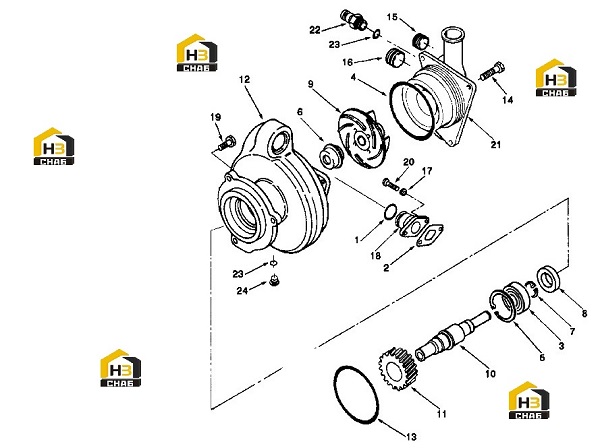

Насос водяной

← Крышка водосборника Патрубок выхлопа →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Kit, Water Pump Repair

Каталожный номер:3803261

Комплект:-

Примечание:

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3037536

Комплект:1

Примечание:

№ на схеме:-

Наименование:Pump, Water

Каталожный номер:3803403

Комплект:1

Примечание:

№ на схеме:1

Наименование:Seal, 0 Ring

Каталожный номер:3892095

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket, Connection

Каталожный номер:3027924

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing, Ball

Каталожный номер:S-16002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing, Ball

Каталожный номер:S-16002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, 0 Ring

Каталожный номер:3820791

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, 0 Ring

Каталожный номер:3820791

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, Retaining

Каталожный номер:160586

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, Retaining

Каталожный номер:160586

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal, Water Pump

Каталожный номер:3033677

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal, Water Pump

Каталожный номер:3033677

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, Retaining

Каталожный номер:112302

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, Retaining

Каталожный номер:112302

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, Oil

Каталожный номер:3019600

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal, Oil

Каталожный номер:3019600

Комплект:1

Примечание:

№ на схеме:9

Наименование:Impeller, Water Pump

Каталожный номер:3035679

Комплект:1

Примечание:

№ на схеме:9

Наименование:Impeller, Water Pump

Каталожный номер:3035679

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft, Water Pump

Каталожный номер:3819632

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear, Water Pump

Каталожный номер:3038991

Комплект:1

Примечание:

№ на схеме:12

Наименование:Body, Water Pump

Каталожный номер:3882615

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, О Ring

Каталожный номер:3882774

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, О Ring

Каталожный номер:3882774

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3335044

Комплект:3

Примечание:M10 x 1.50 x 25

№ на схеме:15

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:1/2 inch

№ на схеме:16

Наименование:Plug, Pipe

Каталожный номер:3008470

Комплект:1

Примечание:1 inch

№ на схеме:17

Наименование:Washer, Plain

Каталожный номер:3009329

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connection, Water Transfer

Каталожный номер:3821718

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3034836

Комплект:4

Примечание:M10 x 1.50 x 30

№ на схеме:20

Наименование:Screw, Twelve Point Cap

Каталожный номер:3820831

Комплект:2

Примечание:M8 x 1.25 x 25

№ на схеме:21

Наименование:Cover, Water Pump

Каталожный номер:3052826

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nipple, Coupling

Каталожный номер:3042619

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal, 0 Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal, 0 Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug, Threaded

Каталожный номер:3040813

Комплект:1

Примечание:9/16 - 18 inch
