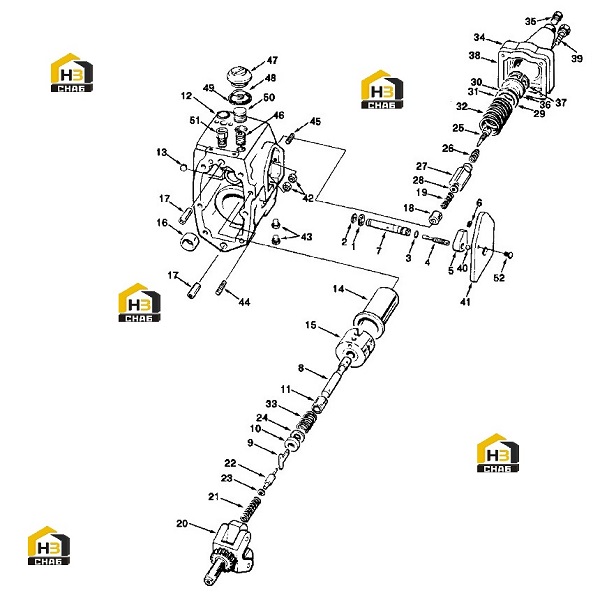

Корпус топливного насоса

← Насос топливный Крышка передняя топливного насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Assy., Governor Plunger

Каталожный номер:3040760

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Throttle Shaft

Каталожный номер:AR-41010

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Fuel Pump Hsg

Каталожный номер:3059646

Комплект:1

Примечание:

№ на схеме:1

Наименование:Seal, 0 Ring

Каталожный номер:100478

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, Retaining

Каталожный номер:163945

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal, О Ring

Каталожный номер:213768

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw, Fuel Pump Adjusting

Каталожный номер:3006175

Комплект:1

Примечание:1/4 - 28 x 1 3/4 inch

№ на схеме:5

Наименование:Stop, Throttle Lever

Каталожный номер:3006343

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw, Set Hex Flat S’k’t

Каталожный номер:3006344

Комплект:2

Примечание:1/4 - 28 x 3/8 inch

№ на схеме:7

Наименование:Shaft, Throttle

Каталожный номер:3046680

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plunger, Governor

Каталожный номер:3040750

Комплект:1

Примечание:

№ на схеме:9

Наименование:Driver, Governor Plunger

Каталожный номер:70690

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing, Thrust

Каталожный номер:3027633

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spacer, Mounting

Каталожный номер:3048557

Комплект:1

Примечание:

№ на схеме:12

Наименование:Body, Fuel Pump

Каталожный номер:3068981

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ball, Plug AFC

Каталожный номер:214139

Комплект:2

Примечание:

№ на схеме:14

Наименование:Housing, Spring Pack

Каталожный номер:3036970

Комплект:1

Примечание:

№ на схеме:15

Наименование:Barrel, Governor

Каталожный номер:3058555

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bushing, Tach Drive

Каталожный номер:100193

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dowel, Ring

Каталожный номер:118227

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plunger, Idle

Каталожный номер:140417

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring, Compression

Каталожный номер:3018767

Комплект:1

Примечание:

№ на схеме:20

Наименование:Assy., Governor Carrier

Каталожный номер:3024991

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring, Compression

Каталожный номер:143854

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plunger, Gov.Wgt. Assist

Каталожный номер:144178

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shim

Каталожный номер:144179

Комплект:7

Примечание:

№ на схеме:24

Наименование:Shim

Каталожный номер:101843

Комплект:1

Примечание:.020 inch

№ на схеме:24

Наименование:Shim

Каталожный номер:101842

Комплект:1

Примечание:.010 inch

№ на схеме:24

Наименование:Shim

Каталожный номер:101841

Комплект:1

Примечание:.005 inch

№ на схеме:25

Наименование:Screw, Knurled

Каталожный номер:70716

Комплект:1

Примечание:12 - 28 x 1 1/4 inch

№ на схеме:26

Наименование:Spring, Compression

Каталожный номер:3032014

Комплект:1

Примечание:

№ на схеме:27

Наименование:Guide, Idle Spring

Каталожный номер:3036472

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer, Plain

Каталожный номер:70715

Комплект:1

Примечание:1/8 inch

№ на схеме:29

Наименование:Shim

Каталожный номер:70717

Комплект:6

Примечание:.021 inch

№ на схеме:30

Наименование:Shim

Каталожный номер:70717-A

Комплект:1

Примечание:.010 inch

№ на схеме:31

Наименование:Shim

Каталожный номер:189800

Комплект:1

Примечание:.007 inch

№ на схеме:31

Наименование:Shim

Каталожный номер:179068

Комплект:1

Примечание:.007 inch

№ на схеме:31

Наименование:Shim

Каталожный номер:70717-B

Комплект:1

Примечание:.0060 inch

№ на схеме:32

Наименование:Spring, Governor Max.

Каталожный номер:3036897

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spring, Compression

Каталожный номер:3053160

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cover, Spring Pack

Каталожный номер:3065376

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug, Threaded

Каталожный номер:3065383

Комплект:1

Примечание:

№ на схеме:36

Наименование:Retainer, Spring

Каталожный номер:70713

Комплект:1

Примечание:

№ на схеме:37

Наименование:Ring, Retaining

Каталожный номер:S-16240

Комплект:2

Примечание:

№ на схеме:38

Наименование:Gasket, Spring Pack Flange

Каталожный номер:70705

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw, Captive Washer Cap

Каталожный номер:3017051

Комплект:2

Примечание:1/4 - 20 x 1 1/8 inch

№ на схеме:40

Наименование:Plug, Ball

Каталожный номер:213769

Комплект:1

Примечание:

№ на схеме:41

Наименование:Cover, Fuel Control

Каталожный номер:3000446

Комплект:1

Примечание:

№ на схеме:42

Наименование:Nut, Regular Hexagon

Каталожный номер:S-270

Комплект:2

Примечание:1/4 - 28 UNF

№ на схеме:43

Наименование:Plug, Threaded

Каталожный номер:3033742

Комплект:4

Примечание:

№ на схеме:44

Наименование:Screw, Socket Set

Каталожный номер:3046407

Комплект:2

Примечание:1/4 - 28 x 1 1/2 inch

№ на схеме:45

Наименование:Nut, Fuel Pump Adjusting

Каталожный номер:110058

Комплект:1

Примечание:1/4 - 28 UNF

№ на схеме:46

Наименование:Plug, Pipe

Каталожный номер:195265

Комплект:1

Примечание:1/4 NPT

№ на схеме:47

Наименование:Cap, Fuel Pump Filter

Каталожный номер:157088

Комплект:1

Примечание:

№ на схеме:48

Наименование:Spring, Compression

Каталожный номер:70700

Комплект:1

Примечание:

№ на схеме:49

Наименование:Seal, Rectangular Ring

Каталожный номер:154088

Комплект:1

Примечание:

№ на схеме:50

Наименование:Screen, Filter

Каталожный номер:146483

Комплект:1

Примечание:

№ на схеме:51

Наименование:Connector, Female

Каталожный номер:3020850

Комплект:1

Примечание:

№ на схеме:52

Наименование:Screw, Drive

Каталожный номер:S-2286

Комплект:4

Примечание:3/16 inch
