Клапан топливный

← Труба топливная Маховик →

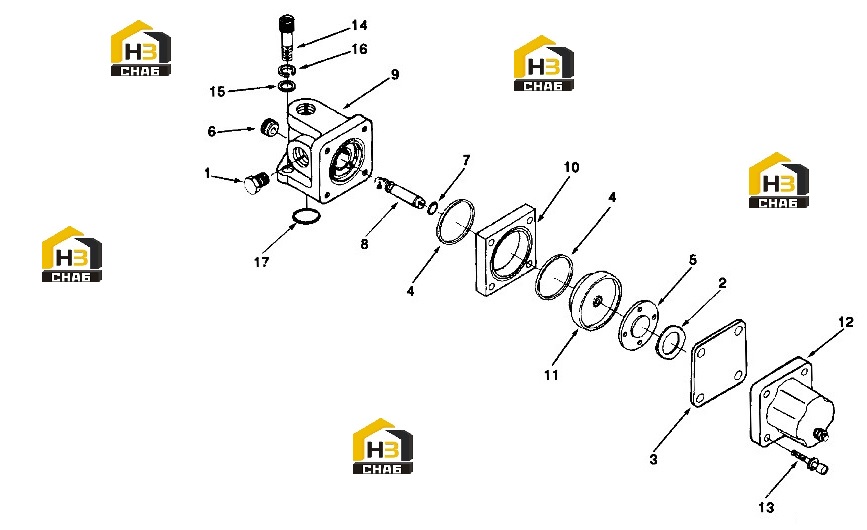

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Body, Shutoff Valve

Каталожный номер:129886

Комплект:1

Примечание:

№ на схеме:-

Наименование:Valve, Shutoff

Каталожный номер:3018453

Комплект:1

Примечание:

№ на схеме:1

Наименование:Plug, Pipe

Каталожный номер:3025458

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spring, Valve

Каталожный номер:129768

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shield, Shutoff Valve

Каталожный номер:129839

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, Rectangular Ring

Каталожный номер:129888

Комплект:1

Примечание:

№ на схеме:5

Наименование:Disc, Valve

Каталожный номер:196057

Комплект:1

Примечание:

№ на схеме:6

Наименование:Knob

Каталожный номер:129838

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal, 0 Ring

Каталожный номер:190876

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shaft, Shutoff Valve

Каталожный номер:3000266

Комплект:1

Примечание:

№ на схеме:9

Наименование:Body, Shutoff Valve

Каталожный номер:129826

Комплект:1

Примечание:

№ на схеме:10

Наименование:Housing, Actuator

Каталожный номер:3034451

Комплект:1

Примечание:

№ на схеме:11

Наименование:Disc, Actuator

Каталожный номер:3034452

Комплект:1

Примечание:

№ на схеме:12

Наименование:Solenoid

Каталожный номер:3054609

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw, Captive Washer Cap

Каталожный номер:3065944

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw, Socket Head Cap

Каталожный номер:S-189-C

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer, Plain

Каталожный номер:67684

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer, Lock

Каталожный номер:181466

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal, Rectangular Ring

Каталожный номер:154087

Комплект:1

Примечание:
