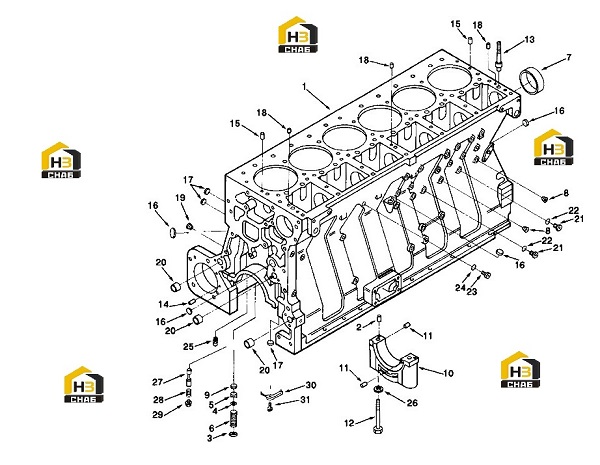

Блок цилиндров

← Крышка переднего редуктора Гильза цилиндра →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3046202

Комплект:1

Примечание:3/4 NPT

№ на схеме:-

Наименование:Plug, Threaded

Каталожный номер:3037536

Комплект:4

Примечание:9/16 -18 inch

№ на схеме:-

Наименование:Cap, Main Bearing

Каталожный номер:3801279

Комплект:1

Примечание:No. 4 Only.

№ на схеме:-

Наименование:Assembly, Cylinder Block

Каталожный номер:3803324

Комплект:1

Примечание:

№ на схеме:1

Наименование:Block, Cylinder

Каталожный номер:3883666

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dowel, Pin

Каталожный номер:148555

Комплект:2

Примечание:No. 4 Only.

№ на схеме:3

Наименование:Plug, Retainer

Каталожный номер:179063

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer, Plain

Каталожный номер:3014754

Комплект:1

Примечание:

№ на схеме:5

Наименование:Disc, Valve

Каталожный номер:3014755

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring, Compression

Каталожный номер:3014756

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:3820566

Комплект:7

Примечание:

№ на схеме:8

Наименование:Plug, Pipe

Каталожный номер:3008466

Комплект:2

Примечание:1/4 NPT

№ на схеме:9

Наименование:Seat, Prs Regulator Valve

Каталожный номер:3026758

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cap, Main Bearing

Каталожный номер:3026961

Комплект:6

Примечание:No. 1,2,3,5,6,7.

№ на схеме:10

Наименование:Cap, Main Bearing

Каталожный номер:3027490

Комплект:1

Примечание:No. 4 Only.

№ на схеме:11

Наименование:Pin, Roll

Каталожный номер:3028252

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3027493

Комплект:14

Примечание:M14 x 1.50 x 156

№ на схеме:13

Наименование:Stud

Каталожный номер:3031921

Комплект:7

Примечание:M10 x 1.00 x 50

№ на схеме:14

Наименование:Dowel, Pin

Каталожный номер:70550

Комплект:1

Примечание:5/16 x 1/2 inch

№ на схеме:15

Наименование:Dowel, Pin

Каталожный номер:142207

Комплект:2

Примечание:7/16 x 1 inch

№ на схеме:16

Наименование:Plug, Expansion

Каталожный номер:3007635

Комплект:4

Примечание:1 inch

№ на схеме:17

Наименование:Plug, Expansion

Каталожный номер:3007632

Комплект:8

Примечание:0.387 mm

№ на схеме:18

Наименование:Dowel, Pin

Каталожный номер:3008446

Комплект:3

Примечание:6.00 x 12.00 mm

№ на схеме:19

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:1

Примечание:1/2 NPT

№ на схеме:20

Наименование:Dowel, Ring

Каталожный номер:3026231

Комплект:3

Примечание:19.23 mm

№ на схеме:21

Наименование:Plug, Threaded

Каталожный номер:3040813

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, 0 Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug, Threaded

Каталожный номер:3040810

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seal, 0 Ring

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sensor, Viscosity

Каталожный номер:3069728

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer, Plain

Каталожный номер:3019631

Комплект:14

Примечание:

№ на схеме:27

Наименование:Plunger, Prs Regulator

Каталожный номер:3068979

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring, Compression

Каталожный номер:3010146

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug, Retainer

Каталожный номер:3821725

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nozzle, Piston Cooling

Каталожный номер:3071032

Комплект:6

Примечание:

№ на схеме:31

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3070393

Комплект:6

Примечание:M10 x 1.50 x 25
