Турбонагнетатель (часть 2)

← Толкатель (часть 3) Поршень и шатун (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

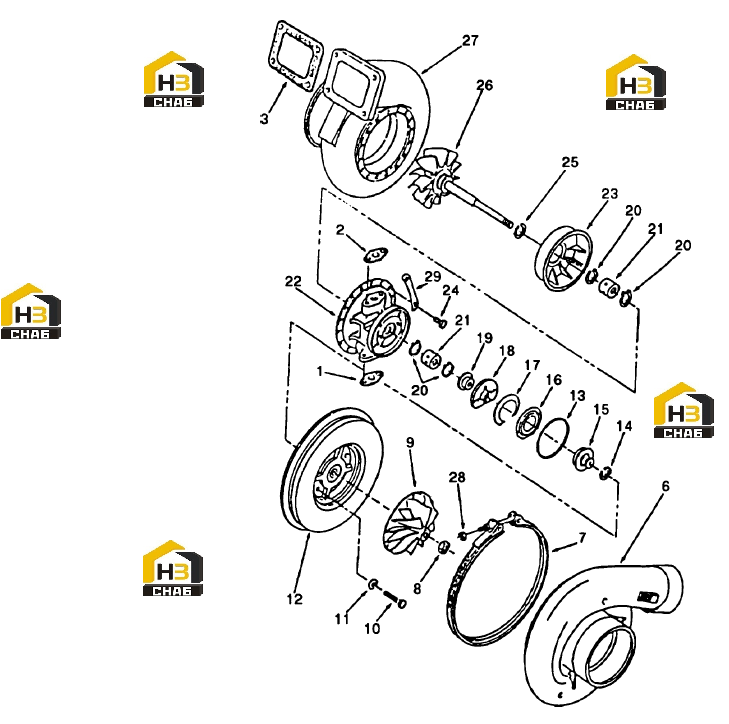

№ на схеме:-

Наименование:Турбонагнетатель

Каталожный номер:3539614

Комплект:1

Примечание:

№ на схеме:-

Наименование:Турбонагнетатель

Каталожный номер:3804884

Комплект:2

Примечание:

№ на схеме:1

Наименование:Прокладка соединения

Каталожный номер:201048

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка соединения

Каталожный номер:201049

Комплект:1

Примечание:

№ на схеме:3

Наименование:Прокладка турбонагнетателя

Каталожный номер:3177942

Комплект:1

Примечание:

№ на схеме:6

Наименование:Корпус компрессора

Каталожный номер:3539269

Комплект:1

Примечание:

№ на схеме:7

Наименование:Хомут V8образного сечения

Каталожный номер:3528109

Комплект:1

Примечание:

№ на схеме:8

Наименование:Стопорная гайка

Каталожный номер:3519535

Комплект:1

Примечание:

№ на схеме:9

Наименование:Крыльчатка турбокомпрессора

Каталожный номер:3529367

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт с шестигранной головкой

Каталожный номер:3525073

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:3504967

Комплект:4

Примечание:

№ на схеме:12

Наименование:Диффузор турбонагнетателя

Каталожный номер:3527104

Комплект:1

Примечание:

№ на схеме:13

Наименование:Прямоугольное уплотнение

Каталожный номер:3502449

Комплект:1

Примечание:

№ на схеме:14

Наименование:Уплотнение

Каталожный номер:3521442

Комплект:1

Примечание:

№ на схеме:15

Наименование:Маслоуплотнение

Каталожный номер:3523980

Комплект:1

Примечание:

№ на схеме:16

Наименование:Масляный экран

Каталожный номер:3524419

Комплект:1

Примечание:

№ на схеме:17

Наименование:Прокладка

Каталожный номер:3524418

Комплект:1

Примечание:

№ на схеме:18

Наименование:Упорный подшипник

Каталожный номер:3526985

Комплект:1

Примечание:

№ на схеме:19

Наименование:Упорная шайба

Каталожный номер:3519623

Комплект:1

Примечание:

№ на схеме:20

Наименование:Стопорное кольцо

Каталожный номер:3519641

Комплект:4

Примечание:

№ на схеме:21

Наименование:Подшипник турбонагнетателя

Каталожный номер:3519627

Комплект:2

Примечание:

№ на схеме:22

Наименование:Корпус турбонагнетателя

Каталожный номер:3523429

Комплект:1

Примечание:

№ на схеме:23

Наименование:Экран

Каталожный номер:3519783

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт с шестигранной головкой

Каталожный номер:3521225

Комплект:8

Примечание:

№ на схеме:25

Наименование:Уплотнение

Каталожный номер:3523412

Комплект:1

Примечание:

№ на схеме:26

Наименование:Вал и колесо

Каталожный номер:3521032

Комплект:1

Примечание:

№ на схеме:27

Наименование:Корпус турбины

Каталожный номер:3534169

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шестигранная гайка

Каталожный номер:3529372

Комплект:1

Примечание:

№ на схеме:29

Наименование:Стопорная пластина

Каталожный номер:3522904

Комплект:4

Примечание:
