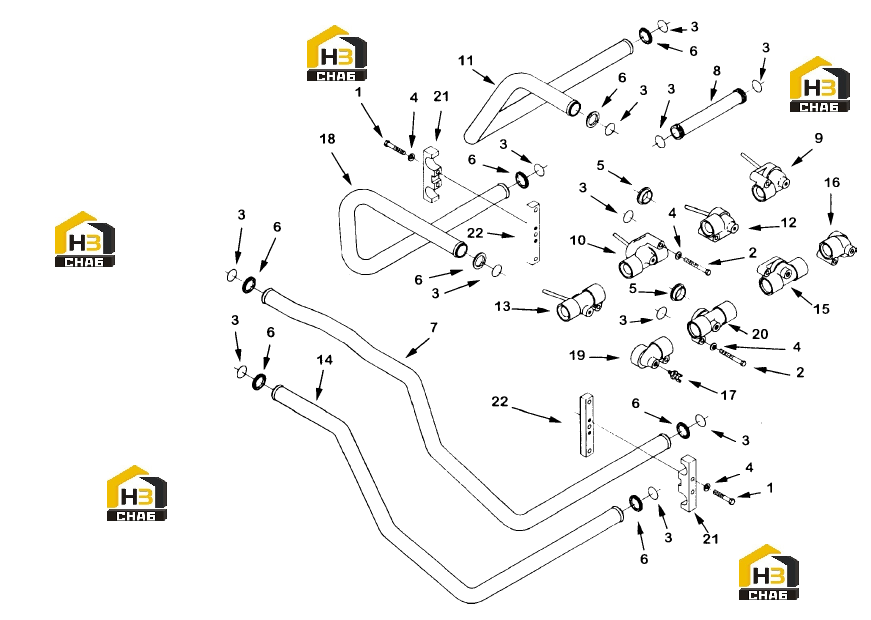

Соединения послеохладителя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:S-104
Комплект:4
Примечание:
№ на схеме:2
Каталожный номер:S-105
Комплект:8
Примечание:3/8 - 16 х 3 1/2 дюйма
№ на схеме:7
Каталожный номер:3179850
Комплект:1
Примечание:контур возврата левой стороны
№ на схеме:8
Каталожный номер:3050953
Комплект:4
Примечание:Все контура
№ на схеме:9
Каталожный номер:3626717
Комплект:1
Примечание:контур возврата левой стороны
№ на схеме:10
Каталожный номер:3626720
Комплект:1
Примечание:контур возврата левой стороны
№ на схеме:11
Каталожный номер:3179859
Комплект:1
Примечание:контур возврата правой стороны
№ на схеме:12
Каталожный номер:3626718
Комплект:1
Примечание:контур возврата правой стороны
№ на схеме:13
Каталожный номер:3626719
Комплект:1
Примечание:контур возврата правой стороны
№ на схеме:14
Каталожный номер:3179853
Комплект:1
Примечание:контур подачи левой стороны
№ на схеме:15
Каталожный номер:3629208
Комплект:1
Примечание:контур подачи левой стороны
№ на схеме:16
Каталожный номер:3629209
Комплект:1
Примечание:контур подачи левой стороны
№ на схеме:18
Каталожный номер:3179856
Комплект:1
Примечание:контур подачи правой стороны
№ на схеме:19
Каталожный номер:3629210
Комплект:1
Примечание:контур подачи правой стороны
№ на схеме:20
Каталожный номер:3629211
Комплект:1
Примечание:контур подачи правой стороны
