Шланг подачи масла

← Насос водяной Устройство валоповоротное двигателя →

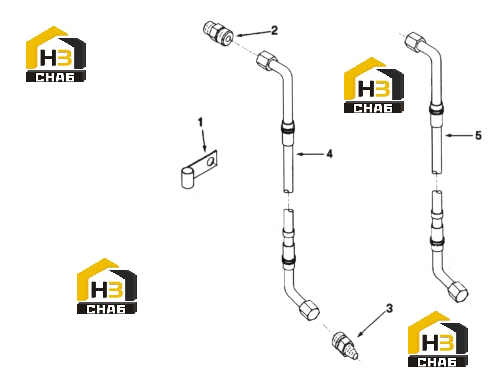

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Зажим

Каталожный номер:3629453

Комплект:5

Примечание:

№ на схеме:2

Наименование:Соединение

Каталожный номер:3627693

Комплект:2

Примечание:

№ на схеме:3-2

Наименование:Уплотнительное кольцо

Каталожный номер:3883963

Комплект:2

Примечание:

№ на схеме:3-1

Наименование:Соединение

Каталожный номер:3627697

Комплект:2

Примечание:

№ на схеме:3

Наименование:Соединение

Каталожный номер:3095293

Комплект:2

Примечание:

№ на схеме:4

Наименование:Гибкий шланг

Каталожный номер:3628708

Комплект:1

Примечание:55дюймов

№ на схеме:5

Наименование:Гибкий шланг

Каталожный номер:3628709

Комплект:1

Примечание:45дюймов
