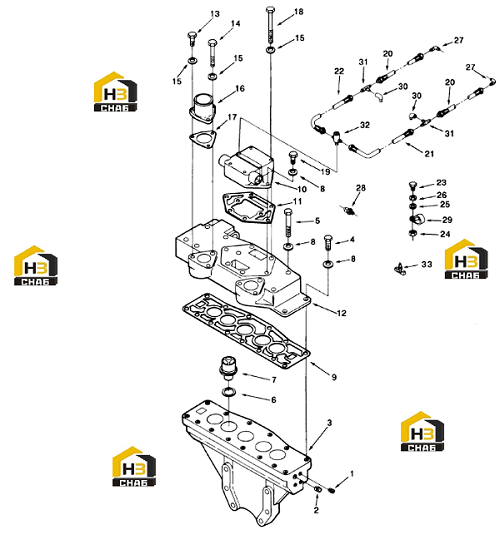

Подсоединение выпускное водяное

← Трубопроводы прокачки воды Соединение выпускное водяное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Заглушка трубы

Каталожный номер:3628606

Комплект:5

Примечание:1/2 дюйма

№ на схеме:2

Наименование:Заглушка трубы

Каталожный номер:3628607

Комплект:2

Примечание:3/4 дюйма

№ на схеме:3

Наименование:Опора термостата

Каталожный номер:3628968

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт с шестигранной головкой

Каталожный номер:S-10S-0

Комплект:4

Примечание:3/8 - 16 х 1/4 дюйма

№ на схеме:5

Наименование:Болт с шестигранной головкой

Каталожный номер:S-197

Комплект:6

Примечание:3/8 - 16 х 4 3/4 дюйма

№ на схеме:6

Наименование:Уплотнение термостата

Каталожный номер:3627961

Комплект:4

Примечание:

№ на схеме:7

Наименование:Термостат

Каталожный номер:3046191

Комплект:4

Примечание:

№ на схеме:8

Наименование:Пружинная шайба

Каталожный номер:3036460

Комплект:2

Примечание:

№ на схеме:9

Наименование:Прокладка корпуса термостата

Каталожный номер:3052906

Комплект:1

Примечание:

№ на схеме:10

Наименование:Соединение перекачки воды

Каталожный номер:3629196

Комплект:1

Примечание:

№ на схеме:11

Наименование:Прокладка соединения

Каталожный номер:3052908

Комплект:1

Примечание:

№ на схеме:12

Наименование:Корпус термостата

Каталожный номер:3060889

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт с шестигранной головкой

Каталожный номер:S-10S-0

Комплект:2

Примечание:3/8 - 16 х 1 1/4 дюйма

№ на схеме:14

Наименование:Болт с шестигранной головкой

Каталожный номер:S-106-С

Комплект:2

Примечание:3/8 - 16 х 4 3/4 дюйма

№ на схеме:15

Наименование:Пружинная шайба

Каталожный номер:3036460

Комплект:12

Примечание:

№ на схеме:16

Наименование:Соединение выпуска воды

Каталожный номер:3049363

Комплект:2

Примечание:

№ на схеме:17

Наименование:Прокладка соединения

Каталожный номер:3049364

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт с шестигранной головкой

Каталожный номер:S-141-С

Комплект:4

Примечание:3/8 - 16 х 6 3/4 дюйма

№ на схеме:19

Наименование:Болт с шестигранной головкой

Каталожный номер:108707

Комплект:2

Примечание:3/8 - 16 х 1 1/2 дюйма

№ на схеме:20

Наименование:Гибкий шланг

Каталожный номер:А3040160033

Комплект:2

Примечание:

№ на схеме:21

Наименование:Гибкий шланг

Каталожный номер:А3040570033

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гибкий шланг

Каталожный номер:А3040600033

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт с шестигранной головкой

Каталожный номер:S-109

Комплект:2

Примечание:3/8 - 16 х 7/8 дюйма

№ на схеме:24

Наименование:Шестигранная гайка

Каталожный номер:3201128

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:3628902

Комплект:8

Примечание:

№ на схеме:26

Наименование:Контровочная шайба

Каталожный номер:S-604

Комплект:6

Примечание:3/8 дюйма

№ на схеме:27

Наименование:Колено трубопровода с внутренними соединениями

Каталожный номер:68139

Комплект:2

Примечание:

№ на схеме:28

Наименование:Внутреннее соединение

Каталожный номер:69461

Комплект:1

Примечание:

№ на схеме:29

Наименование:Держатель

Каталожный номер:108722

Комплект:12

Примечание:

№ на схеме:30

Наименование:Колено трубопровода

Каталожный номер:3629097

Комплект:2

Примечание:

№ на схеме:31

Наименование:Т-образное соединение

Каталожный номер:3627784

Комплект:2

Примечание:

№ на схеме:32

Наименование:Крестовик с внутренними соединениями

Каталожный номер:3626660

Комплект:1

Примечание:

№ на схеме:33

Наименование:Осушительный кран

Каталожный номер:S-962-Е

Комплект:1

Примечание:
