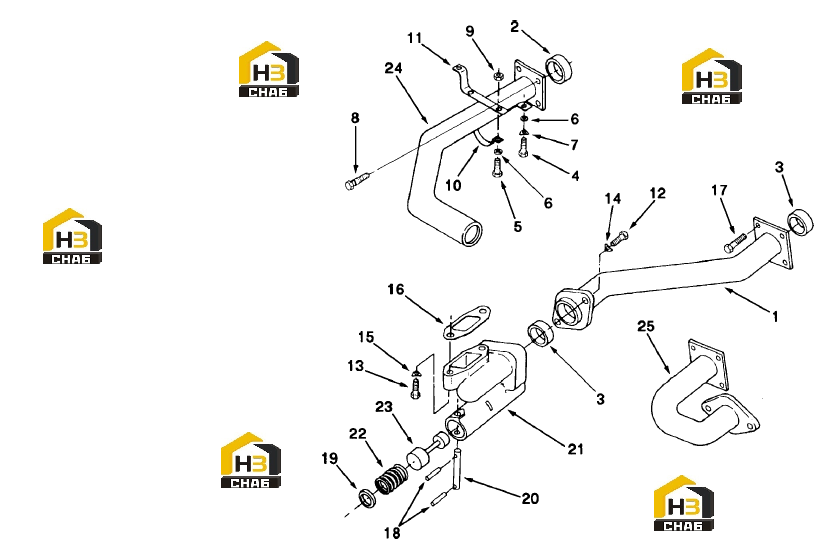

Насос смазочного масла (часть 2)

← Поддон картера (часть 2) Крепеж головки цилиндра (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Трубопровод подачи масла

Каталожный номер:3025292

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прямоугольное уплотнительное кольцо

Каталожный номер:3026391

Комплект:1

Примечание:

№ на схеме:3

Наименование:Прямоугольное уплотнительное кольцо

Каталожный номер:3026392

Комплект:2

Примечание:

№ на схеме:4

Наименование:Болт с шестигранной головкой

Каталожный номер:S-10S-D

Комплект:2

Примечание:5/16-18 х 2 дюйма

№ на схеме:5

Наименование:Болт с шестигранной головкой

Каталожный номер:S-112

Комплект:2

Примечание:3/8-16 х 1 дюйма

№ на схеме:6

Наименование:Шайба

Каталожный номер:3628902

Комплект:4

Примечание:3/8 дюйма

№ на схеме:7

Наименование:Шайба

Каталожный номер:S-604

Комплект:2

Примечание:3/8 дюйма

№ на схеме:8

Наименование:Болт с шестигранной фланцевой головко

Каталожный номер:3026676

Комплект:-

Примечание:7/16 - 14х 7 дюйма

№ на схеме:9

Наименование:Стопорная гайка

Каталожный номер:3175239

Комплект:2

Примечание:3/8-16

№ на схеме:10

Наименование:Зажим для трубы

Каталожный номер:3175584

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кронштейн трубопровода

Каталожный номер:3175585

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт с шестигранной головкой

Каталожный номер:S-112

Комплект:2

Примечание:3/8 -16 x 1 дюйм

№ на схеме:13

Наименование:Болт с шестигранной головкой

Каталожный номер:S-121-B

Комплект:2

Примечание:7/16 - 14 х 2 дюйма

№ на схеме:14

Наименование:Стопорная пластина

Каталожный номер:68908

Комплект:2

Примечание:

№ на схеме:15

Наименование:Стопорная пластина

Каталожный номер:151355

Комплект:2

Примечание:

№ на схеме:16

Наименование:Прокладка соединения

Каталожный номер:3000632

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт с шестигранной фланцевой головко

Каталожный номер:3026676

Комплект:-

Примечание:7/16-14 х 7 дюйма

№ на схеме:18

Наименование:Перепускной клапан

Каталожный номер:3031385

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:127316

Комплект:1

Примечание:5/8 дюйма

№ на схеме:20

Наименование:Стопорная шпилька

Каталожный номер:3001719

Комплект:1

Примечание:

№ на схеме:21

Наименование:Соединение прокачки масла

Каталожный номер:3026925

Комплект:1

Примечание:

№ на схеме:22

Наименование:Компрессионная пружина

Каталожный номер:3026926

Комплект:1

Примечание:

№ на схеме:23

Наименование:Плунжер регулятора давления

Каталожный номер:3026927

Комплект:1

Примечание:

№ на схеме:24

Наименование:Трубопровод перекачки масла

Каталожный номер:3177089

Комплект:1

Примечание:
