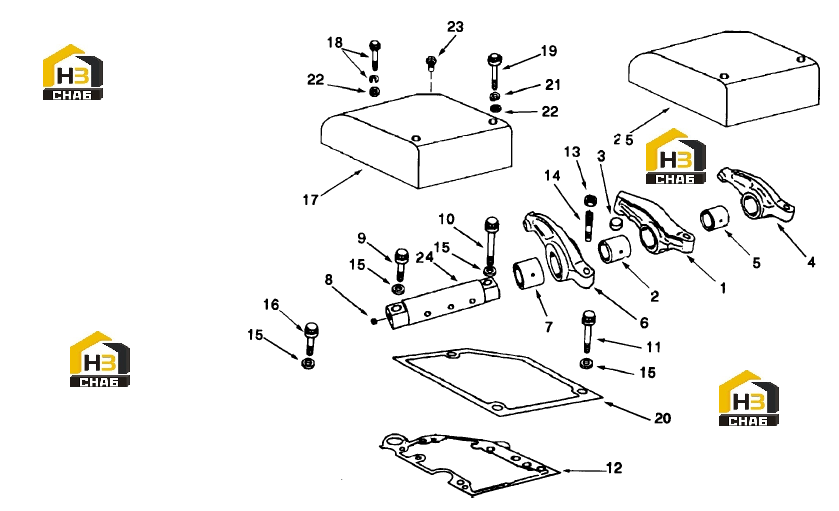

Коромысло противовеса и крышка

← Крышка распредвала и зубчатое колесо Толкатель клапана и крышка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Заклепка

Каталожный номер:208084

Комплект:1

Примечание:

№ на схеме:1

Наименование:Коромысло противовеса

Каталожный номер:3053478

Комплект:16

Примечание:

№ на схеме:2

Наименование:Втулка

Каталожный номер:207226

Комплект:1

Примечание:

№ на схеме:3

Наименование:Гнездо коромысла

Каталожный номер:194037

Комплект:1

Примечание:

№ на схеме:4

Наименование:Коромысло противовеса

Каталожный номер:3053476

Комплект:16

Примечание:

№ на схеме:4-1

Наименование:Коромысло противовеса

Каталожный номер:3049437

Комплект:1

Примечание:

№ на схеме:5

Наименование:Втулка

Каталожный номер:207344

Комплект:1

Примечание:

№ на схеме:6-2

Наименование:Коромысло противовеса

Каталожный номер:3049432

Комплект:1

Примечание:

№ на схеме:6

Наименование:Коромысло противовеса

Каталожный номер:3053479

Комплект:16

Примечание:

№ на схеме:6-1

Наименование:Коромысло противовеса

Каталожный номер:3049438

Комплект:1

Примечание:

№ на схеме:7

Наименование:Втулка

Каталожный номер:207344

Комплект:1

Примечание:

№ на схеме:8

Наименование:Заглушка

Каталожный номер:203933

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт с двенадцатигранной головкой

Каталожный номер:205393

Комплект:16

Примечание:1/2 - 13х2 дюйма

№ на схеме:10

Наименование:Болт с двенадцатигранной головкой

Каталожный номер:205394

Комплект:16

Примечание:1/2 - 13 х 4 1/2 дюйма

№ на схеме:11

Наименование:Болт с шестигранной головкой

Каталожный номер:108602

Комплект:80

Примечание:1/2 - 13 х 3 3/4 дюйма

№ на схеме:12

Наименование:Прокладка корпуса коромысла

Каталожный номер:3630839

Комплект:16

Примечание:

№ на схеме:13

Наименование:Шестигранная гайка

Каталожный номер:S-212

Комплект:48

Примечание:1/2-20 UNF

№ на схеме:14

Наименование:Болт с пазами

Каталожный номер:168306

Комплект:48

Примечание:1/2 - 20 х 2 дюйма

№ на схеме:15

Наименование:Шайба

Каталожный номер:205128

Комплект:128

Примечание:

№ на схеме:16

Наименование:Болт с шестигранной головкой

Каталожный номер:S-125

Комплект:16

Примечание:1/2 - 13 х2 дюйма

№ на схеме:17

Наименование:Крышка коромысла

Каталожный номер:3038938

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт с шестигранной головкой

Каталожный номер:3628196

Комплект:16

Примечание:3/8 - 16 х 2 дюйма

№ на схеме:19

Наименование:Болт с шестигранной головкой

Каталожный номер:3628194

Комплект:32

Примечание:3/8 - 16 х 4 1/2 дюйма

№ на схеме:20

Наименование:Прокладка крышки коромысла

Каталожный номер:3629140

Комплект:16

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:S-604

Комплект:48

Примечание:3/8 дюйма

№ на схеме:22

Наименование:Шайба

Каталожный номер:S-602

Комплект:48

Примечание:3/8 дюйма

№ на схеме:23

Наименование:Заглушка трубы

Каталожный номер:3628604

Комплект:1

Примечание:

№ на схеме:24

Наименование:Вал коромысла

Каталожный номер:3176772

Комплект:16

Примечание:

№ на схеме:25

Наименование:Крышка клапана

Каталожный номер:3010247

Комплект:15

Примечание:
