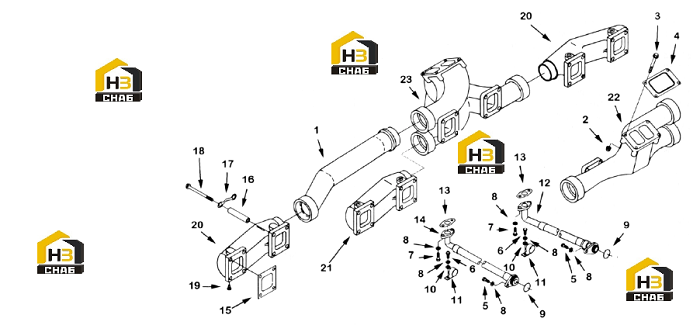

Коллектор выпускной

← Соединение выпускное водяное Соединение выпускное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Труба газовыпуска

Каталожный номер:3043032

Комплект:2

Примечание:

№ на схеме:2

Наименование:Стопорная гайка

Каталожный номер:3626804

Комплект:8

Примечание:

№ на схеме:3

Наименование:Болт с шестигранной головкой

Каталожный номер:3627095

Комплект:8

Примечание:3/8824 х 3 дюйма

№ на схеме:4

Наименование:Прокладка турбокомпрессора

Каталожный номер:3630452

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт с шестигранной головкой

Каталожный номер:S8109

Комплект:1

Примечание:3/8 – 16 х 7/8 дюйма

№ на схеме:6

Наименование:Болт с шестигранной головкой

Каталожный номер:S8117

Комплект:2

Примечание:3/8 – 16 х 3/4 дюйма

№ на схеме:7

Наименование:Болт с шестигранной головкой

Каталожный номер:S81728B

Комплект:4

Примечание:3/8 – 16 х 1/8 дюйма

№ на схеме:8

Наименование:Контровочная шайба

Каталожный номер:S8604

Комплект:5

Примечание:3/8 дюйма

№ на схеме:9

Наименование:Уплотнительное кольцо

Каталожный номер:216187

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:3628902

Комплект:3

Примечание:

№ на схеме:11

Наименование:Хомут

Каталожный номер:3629451

Комплект:1

Примечание:

№ на схеме:12

Наименование:Гибкий шланг

Каталожный номер:3630597

Комплект:1

Примечание:

№ на схеме:13

Наименование:Прокладка соединения

Каталожный номер:3630742

Комплект:2

Примечание:

№ на схеме:14

Наименование:Гибкий шланг

Каталожный номер:3630600

Комплект:1

Примечание:

№ на схеме:15

Наименование:Прокладка выпускного коллектора

Каталожный номер:3037821

Комплект:16

Примечание:

№ на схеме:16

Наименование:Проставка

Каталожный номер:3046287

Комплект:64

Примечание:

№ на схеме:17

Наименование:Стопорная пластина

Каталожный номер:3628969

Комплект:32

Примечание:

№ на схеме:18

Наименование:Болт с шестигранной фланцевой головкой

Каталожный номер:3631163

Комплект:64

Примечание:

№ на схеме:19

Наименование:Резьбовая заглушка

Каталожный номер:3630164

Комплект:16

Примечание:

№ на схеме:20

Наименование:Выпускной коллектор

Каталожный номер:3630172

Комплект:4

Примечание:

№ на схеме:21

Наименование:Выпускной коллектор

Каталожный номер:3630173

Комплект:2

Примечание:

№ на схеме:22

Наименование:Выпускной коллектор

Каталожный номер:3630241

Комплект:1

Примечание:

№ на схеме:23

Наименование:Выпускной коллектор

Каталожный номер:3630242

Комплект:1

Примечание:
