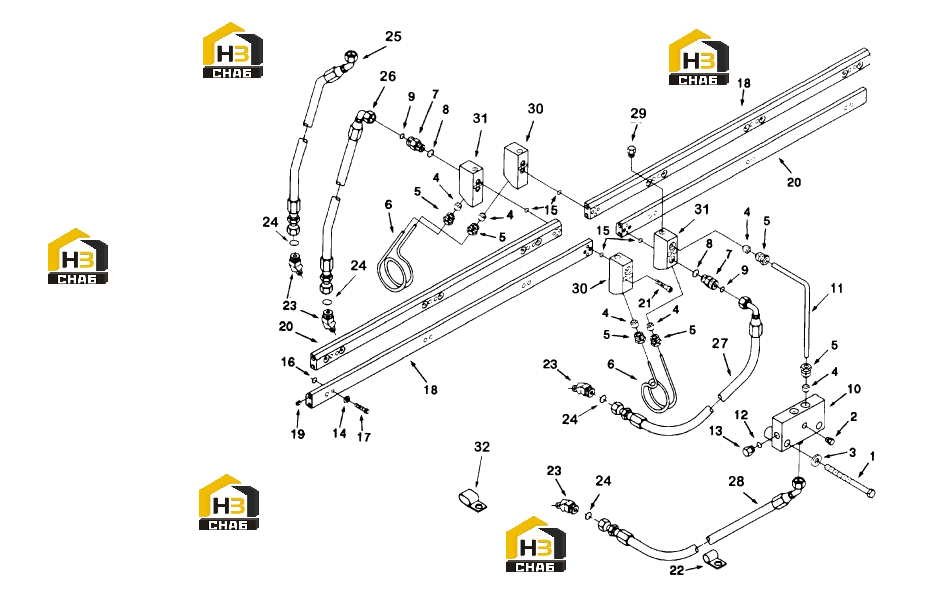

Коллектор топливный (часть 1)

← Скоба транспортировочная Вал коленчатый →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт с шестигранной головкой

Каталожный номер:S-169-А

Комплект:4

Примечание:

№ на схеме:2

Наименование:Заглушка трубы

Каталожный номер:195265

Комплект:2

Примечание:1/4 NРТ

№ на схеме:3

Наименование:Шайба

Каталожный номер:108330

Комплект:4

Примечание:3/8 дюйма

№ на схеме:4

Наименование:Уплотнение с обручем

Каталожный номер:3002150

Комплект:12

Примечание:

№ на схеме:5

Наименование:Соединение трубы

Каталожный номер:3031404

Комплект:12

Примечание:

№ на схеме:6

Наименование:Топливный трубопровод

Каталожный номер:3176710

Комплект:2

Примечание:

№ на схеме:7

Наименование:Соединение

Каталожный номер:3627693

Комплект:2

Примечание:

№ на схеме:8

Наименование:Уплотнительное кольцо

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:9

Наименование:Уплотнительное кольцо

Каталожный номер:3883963

Комплект:1

Примечание:

№ на схеме:10

Наименование:Соединение топливного блока

Каталожный номер:3630358

Комплект:2

Примечание:

№ на схеме:11

Наименование:Трубопровод подачи топлива

Каталожный номер:3628931

Комплект:4

Примечание:

№ на схеме:12

Наименование:Уплотнительное кольцо

Каталожный номер:3037236

Комплект:1

Примечание:

№ на схеме:13

Наименование:Пробка с резьбой

Каталожный номер:3629113

Комплект:1

Примечание:

№ на схеме:13-1

Наименование:Пробка с резьбой

Каталожный номер:3629114

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:127018

Комплект:32

Примечание:1/4 дюйма

№ на схеме:15

Наименование:Уплотнительное кольцо

Каталожный номер:131026

Комплект:8

Примечание:

№ на схеме:16

Наименование:Уплотнительное кольцо

Каталожный номер:3001340

Комплект:32

Примечание:

№ на схеме:17

Наименование:Болт с двенадцатигранной головкой

Каталожный номер:3001811

Комплект:32

Примечание:1/4-20х1 дюйм

№ на схеме:18

Наименование:Топливный коллектор

Каталожный номер:3017245

Комплект:2

Примечание:

№ на схеме:19

Наименование:Заглушка трубопровода

Каталожный номер:3628610

Комплект:16

Примечание:

№ на схеме:20

Наименование:Топливный коллектор

Каталожный номер:3017246

Комплект:2

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:3175074

Комплект:8

Примечание:

№ на схеме:22

Наименование:Зажим

Каталожный номер:3627412

Комплект:2

Примечание:

№ на схеме:23

Наименование:Колено переходника

Каталожный номер:3628633

Комплект:4

Примечание:

№ на схеме:23-1

Наименование:Колено переходника

Каталожный номер:3095292

Комплект:-

Примечание:

№ на схеме:24

Наименование:Уплотнительное кольцо

Каталожный номер:3883963

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гибкий шланг

Каталожный номер:3630119

Комплект:1

Примечание:25 дюймов, 45 градусов на конце

№ на схеме:26

Наименование:Гибкий шланг

Каталожный номер:3630117

Комплект:1

Примечание:31 дюйм, 90 градусов на конце

№ на схеме:27

Наименование:Гибкий шланг

Каталожный номер:3630113

Комплект:1

Примечание:29 дюймов, 90 градусов на конце

№ на схеме:28

Наименование:Гибкий шланг

Каталожный номер:3630115

Комплект:1

Примечание:24 дюймов, 45 градусов на конце

№ на схеме:29

Наименование:Пробка с резьбой

Каталожный номер:3023217

Комплект:4

Примечание:7/16-20 UNF

№ на схеме:30

Наименование:Соединение топливного блока

Каталожный номер:3628518

Комплект:2

Примечание:

№ на схеме:31

Наименование:Соединение топливного блока

Каталожный номер:3628517

Комплект:2

Примечание:

№ на схеме:32

Наименование:Зажим

Каталожный номер:3629516

Комплект:6

Примечание:
