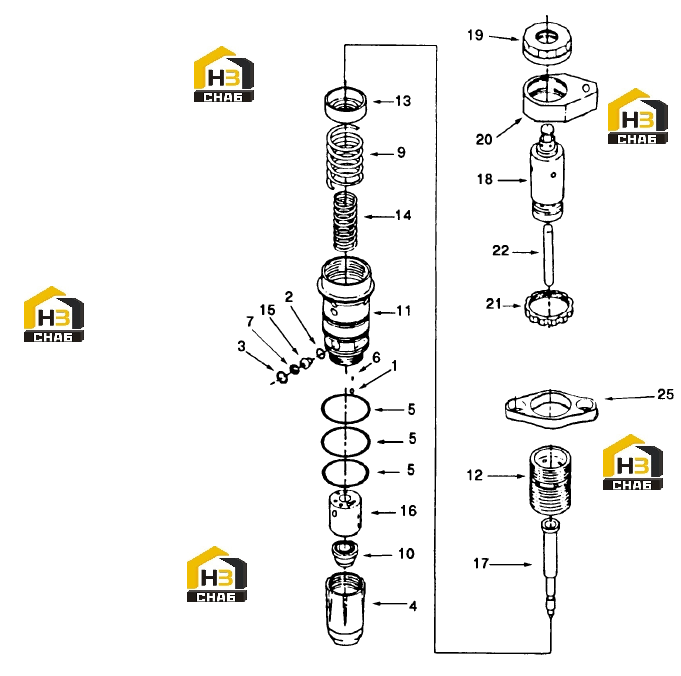

Инжектор (часть 3)

← Трубопроводы добавочного охладителя Толкатель (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Инжектор

Каталожный номер:3349861

Комплект:16

Примечание:

№ на схеме:1

Наименование:Шарик

Каталожный номер:167157

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка инжектора

Каталожный номер:173086

Комплект:1

Примечание:

№ на схеме:3

Наименование:Фиксатор

Каталожный номер:174299

Комплект:1

Примечание:

№ на схеме:4

Наименование:Корпус колпачка инжектора

Каталожный номер:3042430

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо

Каталожный номер:193736

Комплект:3

Примечание:

№ на схеме:6

Наименование:Штифт

Каталожный номер:203426

Комплект:2

Примечание:

№ на схеме:7

Наименование:Экран фильтра

Каталожный номер:3008706

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пружина инжектора

Каталожный номер:3042427

Комплект:1

Примечание:

№ на схеме:10

Наименование:Колпачок инжектора

Каталожный номер:3609841

Комплект:1

Примечание:

№ на схеме:11

Наименование:Адаптер инжектора

Каталожный номер:3042425

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт ограничителя инжектора

Каталожный номер:3279821

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ограничитель пружины инжектора

Каталожный номер:3052218

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пружи на инжектора

Каталожный номер:3042428

Комплект:1

Примечание:

№ на схеме:15

Наименование:Заглушка сопла инжектора

Каталожный номер:3045047

Комплект:1

Примечание:

№ на схеме:16

Наименование:Цилиндр инжектора

Каталожный номер:3053504

Комплект:1

Примечание:

№ на схеме:16-1

Наименование:Цилиндр & Плунжер

Каталожный номер:3076126

Комплект:1

Примечание:

№ на схеме:17

Наименование:Плунжер инжектора

Каталожный номер:3076124

Комплект:1

Примечание:

№ на схеме:18

Наименование:Толкатель

Каталожный номер:3075381

Комплект:1

Примечание:

№ на схеме:19

Наименование:Колпачок толкателя

Каталожный номер:3068859

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка толкателя

Каталожный номер:3279850

Комплект:1

Примечание:

№ на схеме:21

Наименование:Стопорная гайка

Каталожный номер:3068860

Комплект:1

Примечание:

№ на схеме:22

Наименование:Соединение плунжера

Каталожный номер:3627894

Комплект:1

Примечание:

№ на схеме:25

Наименование:Кронштейн инжектора

Каталожный номер:3003682

Комплект:1

Примечание:
