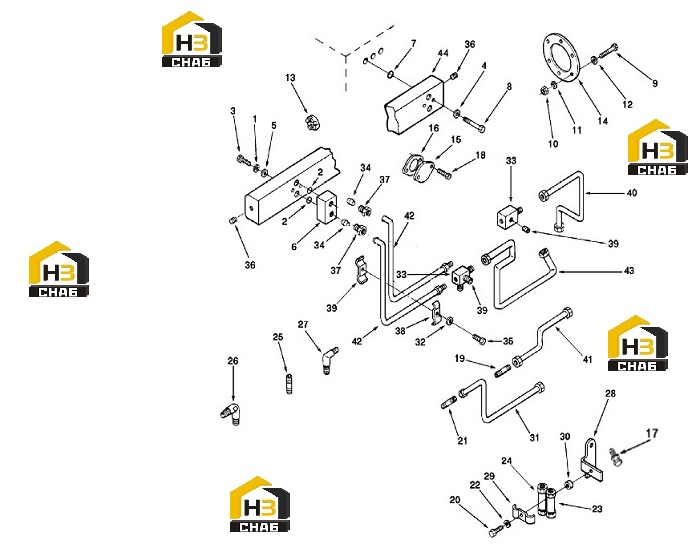

Топливопровод (часть 1)

← Насос топливный Топливопровод (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:WASHER,LOCK

Каталожный номер:S 606 A

Комплект:2

Примечание:

№ на схеме:-

Наименование:FLANGE,COMP WTR INLET

Каталожный номер:MP 5132

Комплект:1

Примечание:

№ на схеме:-

Наименование:FUEL,TUBE MOUNTING

Каталожный номер:4061487

Комплект:1

Примечание:KTA19-G2(M)

№ на схеме:-

Наименование:CHECK VALVES & MTG

Каталожный номер:3065822

Комплект:1

Примечание:

№ на схеме:-

Наименование:PUMP,FUEL MTG

Каталожный номер:MP 5015

Комплект:1

Примечание:

№ на схеме:-

Наименование:MANIFOLD,FUEL

Каталожный номер:AR45224

Комплект:1

Примечание:

№ на схеме:1

Наименование:WASHER,LOCK

Каталожный номер:S 607

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL,O RING

Каталожный номер:100478

Комплект:2

Примечание:KTA19-G2(M)

№ на схеме:3

Наименование:SCREW,SOCKET HEAD CAP

Каталожный номер:118226

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER,PLAIN

Каталожный номер:127018

Комплект:12

Примечание:

№ на схеме:5

Наименование:WASHER,PLAIN

Каталожный номер:128006

Комплект:2

Примечание:

№ на схеме:6

Наименование:CONNECTION,FUEL BLOCK

Каталожный номер:207442

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL,O RING

Каталожный номер:3001340

Комплект:12

Примечание:

№ на схеме:8

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:3001811

Комплект:12

Примечание:

№ на схеме:9

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:S 140

Комплект:4

Примечание:

№ на схеме:10

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:S 217

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER,LOCK

Каталожный номер:S 610

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER,PLAIN

Каталожный номер:69324

Комплект:8

Примечание:

№ на схеме:13

Наименование:SPIDER,JAW COUPLING

Каталожный номер:3046200

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET,FUEL PUMP

Каталожный номер:3069103

Комплект:1

Примечание:

№ на схеме:15

Наименование:FLANGE,WELD

Каталожный номер:207112

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET,AIR COMPRE

Каталожный номер:207117

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3010595

Комплект:2

Примечание:

№ на схеме:18

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3014766

Комплект:2

Примечание:

№ на схеме:19

Наименование:BLBOW,PLAIN ADAPT

Каталожный номер:116936

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:S 156 B

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTOR,MALE

Каталожный номер:68138

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER,PLAIN

Каталожный номер:70704

Комплект:1

Примечание:

№ на схеме:23

Наименование:VALVE,CHECK

Каталожный номер:178079

Комплект:1

Примечание:

№ на схеме:24

Наименование:VALVE,CHECK

Каталожный номер:185505

Комплект:1

Примечание:

№ на схеме:25

Наименование:UNION,MALE

Каталожный номер:3419023

Комплект:1

Примечание:

№ на схеме:26

Наименование:ELBOW,MALE UNION

Каталожный номер:3419031

Комплект:1

Примечание:

№ на схеме:27

Наименование:ELBOW,MALE UNION

Каталожный номер:3419032

Комплект:1

Примечание:

№ на схеме:28

Наименование:BRACKET,CHECK VALVE

Каталожный номер:3200069

Комплект:1

Примечание:

№ на схеме:29

Наименование:BRKT,CHECK VLV

Каталожный номер:3200070

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPACER,MOUNTING

Каталожный номер:3201614

Комплект:1

Примечание:

№ на схеме:31

Наименование:TUBE,FUEL SUPPLY

Каталожный номер:3165728

Комплект:1

Примечание:

№ на схеме:32

Наименование:WASHER,PLAIN

Каталожный номер:127362

Комплект:2

Примечание:

№ на схеме:33

Наименование:TEE,FEMLE ADAPTER

Каталожный номер:3165842

Комплект:2

Примечание:

№ на схеме:34

Наименование:SEAL,FRRULE

Каталожный номер:3633046

Комплект:2

Примечание:

№ на схеме:35

Наименование:SCREW,CAPTIVE WASHER

Каталожный номер:3012478

Комплект:2

Примечание:

№ на схеме:36

Наименование:PLUG,PIPE

Каталожный номер:3025460

Комплект:2

Примечание:

№ на схеме:37

Наименование:CONNECTOR,TUBE

Каталожный номер:3031404

Комплект:2

Примечание:

№ на схеме:38

Наименование:CLAMP,TUBE

Каталожный номер:3200386

Комплект:2

Примечание:

№ на схеме:39

Наименование:CLAMP,TUBE

Каталожный номер:3200387

Комплект:2

Примечание:

№ на схеме:40

Наименование:TUBE,FUEL SUPPLY

Каталожный номер:3165734

Комплект:1

Примечание:

№ на схеме:41

Наименование:TUBE,FUEL DRAIN

Каталожный номер:3200425

Комплект:1

Примечание:

№ на схеме:42

Наименование:TUBE,FUEL SUPPLY

Каталожный номер:3165740

Комплект:2

Примечание:

№ на схеме:43

Наименование:TUBE,FUEL DRAIN

Каталожный номер:3165735

Комплект:1

Примечание:

№ на схеме:44

Наименование:MANIFOLD,FUEL

Каталожный номер:207441

Комплект:1

Примечание:
