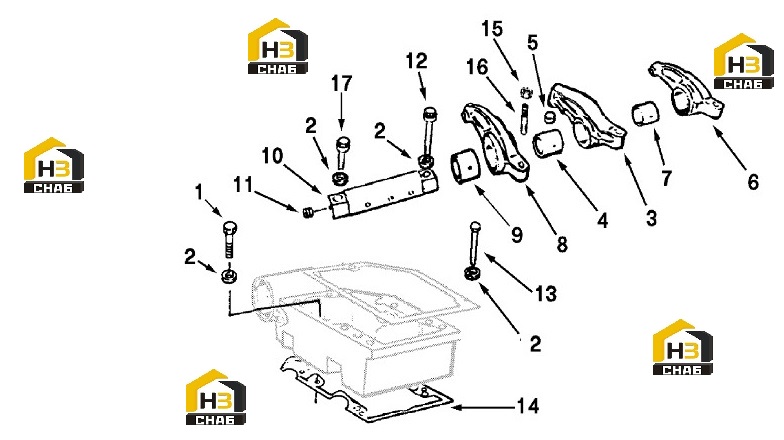

Коромысло

← Вкладыши коленчатого вала Толкатель (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:HOUSING, ROCKER ARM MTG

Каталожный номер:MP 5479

Комплект:6

Примечание:

№ на схеме:-

Наименование:LEVER,ROKER MTG

Каталожный номер:MP 5480

Комплект:6

Примечание:

№ на схеме:-

Наименование:SHAFT,ROCKER LEVER

Каталожный номер:3176773

Комплект:1

Примечание:

№ на схеме:-

Наименование:RIVTE

Каталожный номер:208084

Комплект:1

Примечание:

№ на схеме:-

Наименование:LEVER,ROCKER

Каталожный номер:3053478

Комплект:1

Примечание:

№ на схеме:-

Наименование:RIVTE

Каталожный номер:208084

Комплект:1

Примечание:

№ на схеме:-

Наименование:LEVER,ROCKER

Каталожный номер:3053477

Комплект:1

Примечание:

№ на схеме:-

Наименование:RIVTE

Каталожный номер:208084

Комплект:1

Примечание:

№ на схеме:-

Наименование:LEVER,ROCKER

Каталожный номер:3053476

Комплект:1

Примечание:

№ на схеме:-

Наименование:LEVER,ROCKER

Каталожный номер:3065810

Комплект:6

Примечание:

№ на схеме:1

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 125

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER PLAIN

Каталожный номер:205128

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER PLAIN

Каталожный номер:205128

Комплект:2

Примечание:

№ на схеме:3

Наименование:LEVER,ROCKER

Каталожный номер:3418858

Комплект:1

Примечание:

№ на схеме:4

Наименование:BUSHING

Каталожный номер:207226

Комплект:1

Примечание:

№ на схеме:5

Наименование:SOCKET,ROCKER LEVER

Каталожный номер:194037

Комплект:1

Примечание:

№ на схеме:6

Наименование:LEVER,ROCKER

Каталожный номер:3418857

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSHING

Каталожный номер:207344

Комплект:1

Примечание:

№ на схеме:8

Наименование:LEVER,ROCKER

Каталожный номер:3418859

Комплект:1

Примечание:

№ на схеме:9

Наименование:BUSHING

Каталожный номер:207344

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHAFT,ROCKER LEVER

Каталожный номер:3176875

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG,EXPANSION

Каталожный номер:203933

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:205394

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW,HEXAGON HEAD CA

Каталожный номер:108602

Комплект:5

Примечание:

№ на схеме:14

Наименование:GASKET,RKR LEVER HOUSING

Каталожный номер:3630839

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT,BEGULAR HEXAGON

Каталожный номер:S 212

Комплект:-

Примечание:

№ на схеме:16

Наименование:SCREW,SLOTTED SET

Каталожный номер:168306

Комплект:3

Примечание:

№ на схеме:17

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:205393

Комплект:1

Примечание:
