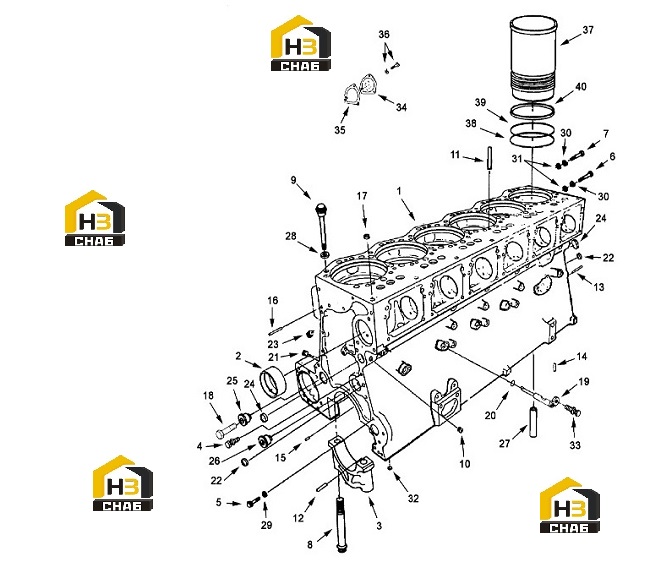

Блок цилиндров

← Шкив генератора Передача холостая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:IDLER,GEAR MTG

Каталожный номер:3007803

Комплект:2

Примечание:

№ на схеме:-

Наименование:BLOCK,CYLINDER MTG

Каталожный номер:3028438

Комплект:1

Примечание:

№ на схеме:-

Наименование:KIT,LINER

Каталожный номер:3028434

Комплект:6

Примечание:

№ на схеме:-

Наименование:NOZZLE,PISTON COO

Каталожный номер:3200936

Комплект:6

Примечание:

№ на схеме:-

Наименование:HEAD,CYLINDER MTG

Каталожный номер:3013962

Комплект:6

Примечание:

№ на схеме:-

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:205059

Комплект:6

Примечание:

№ на схеме:-

Наименование:BEARING,THRUST

Каталожный номер:130083

Комплект:2

Примечание:

№ на схеме:-

Наименование:MTG,GEAR COVER

Каталожный номер:3016717

Комплект:1

Примечание:

№ на схеме:-

Наименование:HOUSING,FLYWHEEL MTG

Каталожный номер:3028968

Комплект:1

Примечание:

№ на схеме:-

Наименование:SEAL,RECTANGULAR RING

Каталожный номер:172648

Комплект:14

Примечание:

№ на схеме:-

Наименование:SEAL,RECTANGULAR RING

Каталожный номер:3096260

Комплект:1

Примечание:

№ на схеме:-

Наименование:BLOCK,CYLINDER

Каталожный номер:3044516

Комплект:1

Примечание:

№ на схеме:-

Наименование:GASKET,COVER PIAT

Каталожный номер:3410141

Комплект:1

Примечание:

№ на схеме:-

Наименование:COVER CAMSHAFT MTG

Каталожный номер:MP 4981

Комплект:1

Примечание:

№ на схеме:-

Наименование:WASHER,PLAIN

Каталожный номер:3200772

Комплект:1

Примечание:

№ на схеме:-

Наименование:BLOCK,CYLINDER

Каталожный номер:3044517

Комплект:1

Примечание:

№ на схеме:1

Наименование:BLOCK,CYLINDER

Каталожный номер:3044515

Комплект:1

Примечание:

№ на схеме:2

Наименование:BUSHING

Каталожный номер:3002834

Комплект:7

Примечание:

№ на схеме:3

Наименование:CAP,MAIN BEARING

Каталожный номер:205022

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAP,MAIN BEARING

Каталожный номер:205023

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAP,MAIN BEARING

Каталожный номер:205021

Комплект:4

Примечание:

№ на схеме:3

Наименование:CAP,MAIN BEARING

Каталожный номер:205075

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW,CAPTIVE WASHER CAP 12

Каталожный номер:3014766

Комплект:12

Примечание:

№ на схеме:6

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:S 144

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW,HEXAGON HEAD

Каталожный номер:S 103

Комплект:10

Примечание:

№ на схеме:8

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:3025482

Комплект:-

Примечание:

№ на схеме:9

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:3086362

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLUG,PIPE

Каталожный номер:3025460

Комплект:2

Примечание:

№ на схеме:11

Наименование:PIN,GROOVE

Каталожный номер:68445

Комплект:-

Примечание:

№ на схеме:12

Наименование:DOWEL PIN

Каталожный номер:70645

Комплект:1

Примечание:

№ на схеме:13

Наименование:DOWEL,FLYWEEL HOUSING

Каталожный номер:9226

Комплект:2

Примечание:

№ на схеме:14

Наименование:DOWEL ,REAR MAIN

Каталожный номер:67211

Комплект:2

Примечание:

№ на схеме:15

Наименование:DOWEL 2

Каталожный номер:124921

Комплект:-

Примечание:

№ на схеме:16

Наименование:DOWEL,DIAMOND

Каталожный номер:102957

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG,EXPANSION

Каталожный номер:3007632

Комплект:8

Примечание:

№ на схеме:18

Наименование:SCREW,TWELVE POINT

Каталожный номер:207527

Комплект:1

Примечание:

№ на схеме:19

Наименование:NOZZLE,PISTON COO

Каталожный номер:3007517

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL,D RING

Каталожный номер:3015067

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG,PIPE

Каталожный номер:3025458

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG,EXPANSION

Каталожный номер:147416

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLUG,PIPE

Каталожный номер:3008470

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG,EXPANSION

Каталожный номер:175830

Комплект:2

Примечание:

№ на схеме:25

Наименование:SHAFT,IDLER

Каталожный номер:3202114

Комплект:1

Примечание:

№ на схеме:27

Наименование:TUBE,LUB OIL TRANSFER

Каталожный номер:205298

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER,LOCK

Каталожный номер:S 603

Комплект:12

Примечание:

№ на схеме:33

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3033822

Комплект:1

Примечание:

№ на схеме:34

Наименование:COVER,CAMSHAFT

Каталожный номер:207373

Комплект:1

Примечание:

№ на схеме:35

Наименование:GASKET,CAMSHAFT COVER

Каталожный номер:3040722

Комплект:1

Примечание:

№ на схеме:36

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:3014766

Комплект:3

Примечание:

№ на схеме:37

Наименование:KIT,LINER

Каталожный номер:4009220

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER,CYLINDER

Каталожный номер:3032633

Комплект:6

Примечание:

№ на схеме:38

Наименование:SEAL,D RING

Каталожный номер:3014668

Комплект:1

Примечание:

№ на схеме:39

Наименование:SEAL,D RING

Каталожный номер:3011076

Комплект:1

Примечание:

№ на схеме:40

Наименование:SEAL,OIL

Каталожный номер:3081489

Комплект:1

Примечание:
