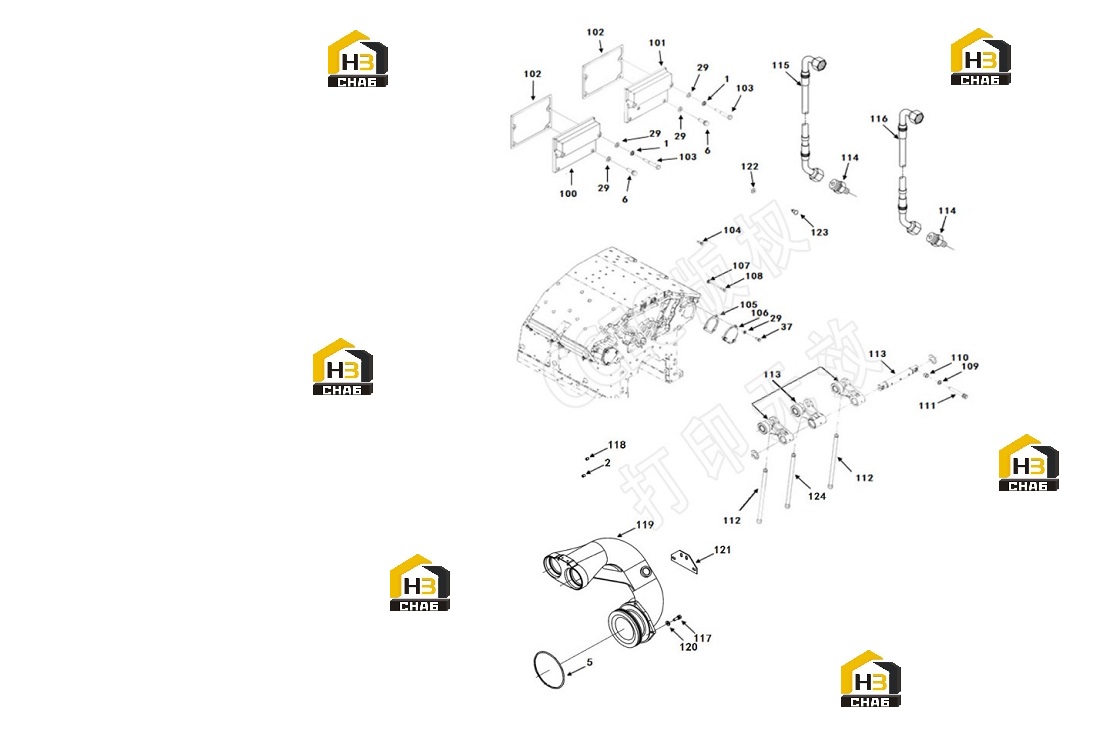

Водозаборник соединительный

← Блок цилиндров Коллектор топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:MTG.PARTS

Каталожный номер:3628943

Комплект:1

Примечание:

№ на схеме:-

Наименование:MOUNTING,SHIPPING SKID

Каталожный номер:3176337

Комплект:1

Примечание:

№ на схеме:-

Наименование:MOUNTING,WATER INLET CONN

Каталожный номер:3631776

Комплект:1

Примечание:

№ на схеме:-

Наименование:HOSE,TURBO OIL SUPPLY

Каталожный номер:3634781

Комплект:1

Примечание:

№ на схеме:-

Наименование:HOSE,TURBO OIL SUPPLY

Каталожный номер:3634780

Комплект:1

Примечание:

№ на схеме:-

Наименование:FOLLOWER,CAM MOUNTING

Каталожный номер:3628092

Комплект:16

Примечание:

№ на схеме:-

Наименование:CAMSHAFT,MTG

Каталожный номер:3634289

Комплект:1

Примечание:

№ на схеме:-

Наименование:COVER,CAMSHAFT MTG

Каталожный номер:3068865

Комплект:2

Примечание:

№ на схеме:-

Наименование:COVER,CAM FOLLOWER MTG

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:1

Наименование:WASHER LOCK

Каталожный номер:S 604

Комплект:28

Примечание:3/8 in.

№ на схеме:2

Наименование:PLUG,PIPE

Каталожный номер:S 907 A

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL,O RING

Каталожный номер:206457

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW CAPTIVE WASHER CAP

Каталожный номер:3010596

Комплект:30

Примечание:3/8-16x11/4in.

№ на схеме:8

Наименование:PLUG,PIPE

Каталожный номер:3628605

Комплект:1

Примечание:1/4 in.

№ на схеме:29

Наименование:WASHER PLAIN

Каталожный номер:3628902

Комплект:3

Примечание:3/8 in .

№ на схеме:29

Наименование:WASHER PLAIN

Каталожный номер:3628902

Комплект:60

Примечание:3/8 in.

№ на схеме:37

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:3010595

Комплект:3

Примечание:3/8 - 16 X 1 in.

№ на схеме:100

Наименование:COVER,CAMSHAFT

Каталожный номер:3628755

Комплект:14

Примечание:

№ на схеме:101

Наименование:COVER CAMSHAFT

Каталожный номер:3628756

Комплект:2

Примечание:

№ на схеме:102

Наименование:GASKET,CAM FOL HOUSING

Каталожный номер:3040721

Комплект:16

Примечание:

№ на схеме:103

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 126

Комплект:28

Примечание:3/8-16X21/2in.

№ на схеме:104

Наименование:SCERW CAPTIVE WASHER

Каталожный номер:3012473

Комплект:2

Примечание:

№ на схеме:105

Наименование:GASKET,CAMSHAFT COVER

Каталожный номер:3040722

Комплект:1

Примечание:

№ на схеме:106

Наименование:COVER, CAMSHAFT

Каталожный номер:207373

Комплект:2

Примечание:

№ на схеме:107

Наименование:LOCK PLANE CAPSCREW

Каталожный номер:68908

Комплект:4

Примечание:

№ на схеме:108

Наименование:SCREW HEXAGON HEAD CAP

Каталожный номер:S 112

Комплект:4

Примечание:3/8-16X1in.

№ на схеме:109

Наименование:WASHER PLAIN

Каталожный номер:127362

Комплект:2

Примечание:3/8 in.

№ на схеме:110

Наименование:DOWEL RING

Каталожный номер:3002993

Комплект:2

Примечание:

№ на схеме:111

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:3627945

Комплект:2

Примечание:

№ на схеме:112

Наименование:PUSH ROD

Каталожный номер:3057139

Комплект:32

Примечание:

№ на схеме:113

Наименование:LEVER,CAM FOLLOWER TLA

Каталожный номер:3642502

Комплект:16

Примечание:

№ на схеме:114

Наименование:UNION,MALE

Каталожный номер:3634690

Комплект:1

Примечание:

№ на схеме:115

Наименование:HOSE,FLEXIBLE

Каталожный номер:3638613

Комплект:1

Примечание:

№ на схеме:116

Наименование:HOSE,FLEXIBLE

Каталожный номер:3638614

Комплект:1

Примечание:

№ на схеме:117

Наименование:SCREW HEXAGON HEAD CAP

Каталожный номер:3349015

Комплект:4

Примечание:

№ на схеме:118

Наименование:PLUG,PIPE

Каталожный номер:3628608

Комплект:1

Примечание:

№ на схеме:119

Наименование:CONNECTION WATER INLET

Каталожный номер:3632825

Комплект:1

Примечание:

№ на схеме:120

Наименование:WASHER PLAIN

Каталожный номер:3897359

Комплект:4

Примечание:

№ на схеме:121

Наименование:BRACKET WATER TUBE

Каталожный номер:3897365

Комплект:1

Примечание:

№ на схеме:122

Наименование:WASHER PLAIN

Каталожный номер:S 610 A

Комплект:6

Примечание:

№ на схеме:123

Наименование:SCREW DRIVE

Каталожный номер:S 2286

Комплект:5

Примечание:

№ на схеме:124

Наименование:LEVEL,PULL

Каталожный номер:3017961

Комплект:16

Примечание:
