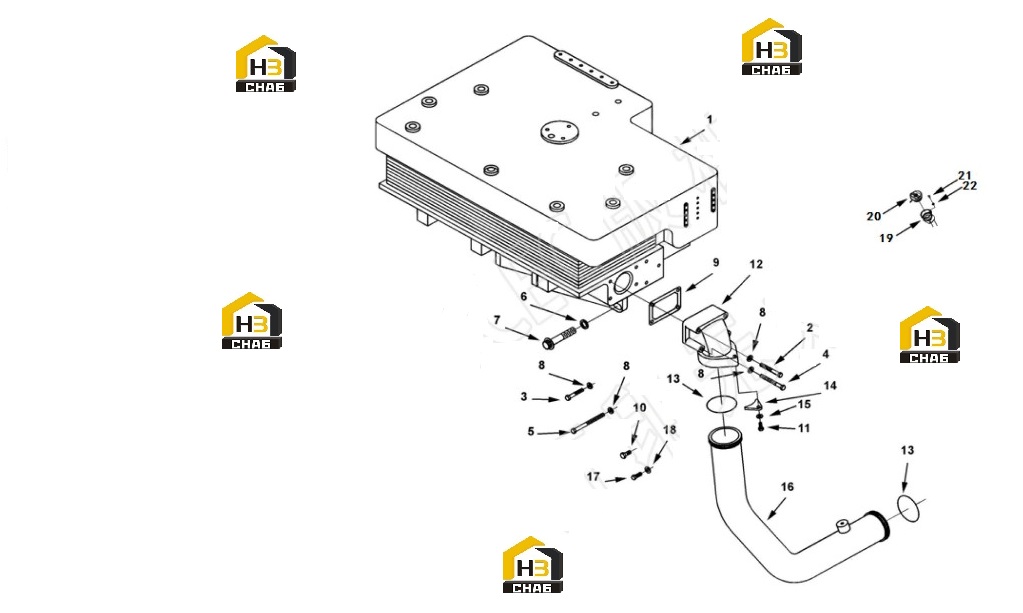

Теплообменник

← Насос гидравлический Воздухозаборник →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:MTG,WATER TUBE & ELBOW

Каталожный номер:4070020

Комплект:1

Примечание:

№ на схеме:-

Наименование:MOUNTING,HEAT EXCHANGER

Каталожный номер:4070019

Комплект:1

Примечание:

№ на схеме:1

Наименование:EXCHANGER,HEAT

Каталожный номер:5254017

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW HEXAGON HEAD CAP

Каталожный номер:S 102 D

Комплект:2

Примечание:3/8- 16x3 in.

№ на схеме:3

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 104

Комплект:4

Примечание:3/8- 16X2 1/4 in.

№ на схеме:4

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 105

Комплект:2

Примечание:3/8- 16X3 1/2 in.

№ на схеме:5

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 106 C

Комплект:2

Примечание:3/8-16X4 3/4 in.

№ на схеме:6

Наименование:WASHER,PLAIN

Каталожный номер:3636084

Комплект:4

Примечание:3/4 in.

№ на схеме:7

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:206511

Комплект:4

Примечание:3/4- 10X4 in.

№ на схеме:8

Наименование:WASHER,SPRING

Каталожный номер:3036460

Комплект:10

Примечание:

№ на схеме:9

Наименование:GASKET CONNECTION

Каталожный номер:3049368

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:130228

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW HEXAGON HEAD CAP

Каталожный номер:3349015

Комплект:1

Примечание:

№ на схеме:12

Наименование:TUBE,WATER BYPASS

Каталожный номер:3393135

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL O RING

Каталожный номер:3393303

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLAMP,TUBE

Каталожный номер:3637472

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER PLAIN

Каталожный номер:3897359

Комплект:1

Примечание:

№ на схеме:16

Наименование:TUBE,WATER TRANSFER

Каталожный номер:3959257

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:130228

Комплект:3

Примечание:

№ на схеме:18

Наименование:WASHER PLAIN

Каталожный номер:3897748

Комплект:3

Примечание:

№ на схеме:19

Наименование:CONNECTION,FILL

Каталожный номер:3999756

Комплект:1

Примечание:

№ на схеме:20

Наименование:CAP,FILLER

Каталожный номер:3999758

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 117

Комплект:3

Примечание:3/8-16x3/4 in.

№ на схеме:22

Наименование:WASHER PLAIN

Каталожный номер:S 602

Комплект:3

Примечание:3/8 in.
