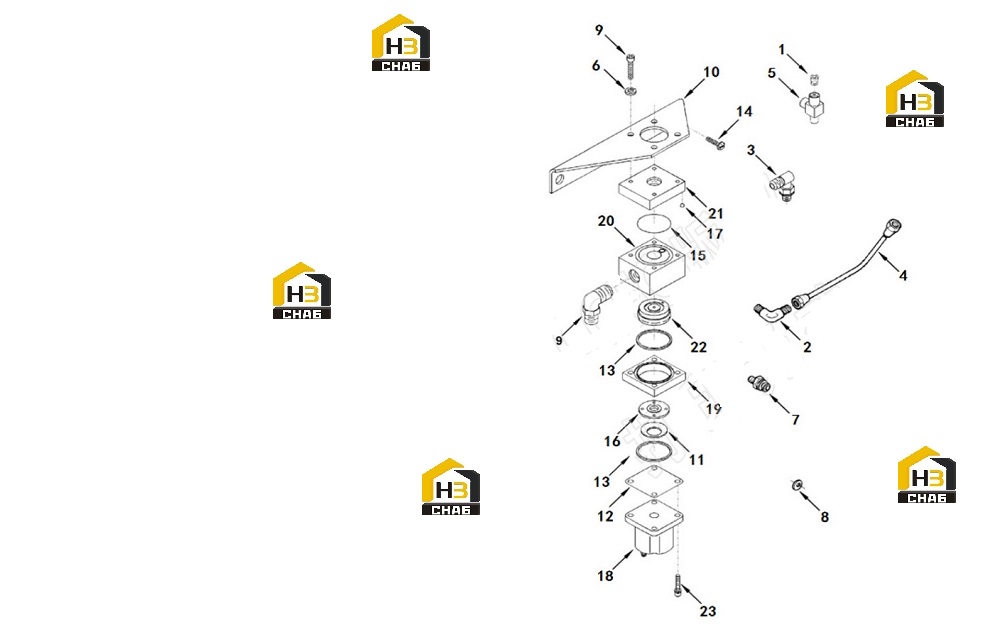

Регулятор газораспределения

← Трубка всасывания смазочного масла Кронштейн подъемный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:VALVE,SHUTOFF

Каталожный номер:3059314

Комплект:1

Примечание:

№ на схеме:-

Наименование:VALVE,SHUT OFF ASSEMBLY

Каталожный номер:5492607

Комплект:1

Примечание:

№ на схеме:-

Наименование:VALVE TIMING CONTROL

Каталожный номер:5492605

Комплект:2

Примечание:

№ на схеме:1

Наименование:PLUG PIPE

Каталожный номер:3013786

Комплект:1

Примечание:3/8 NPT.

№ на схеме:2

Наименование:ELBOW MALE UNION

Каталожный номер:3037662

Комплект:1

Примечание:

№ на схеме:3

Наименование:VALVE CHECK

Каталожный номер:3038743

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE,FLEXIBLE

Каталожный номер:3963454

Комплект:1

Примечание:

№ на схеме:5

Наименование:TEE,FEMALE PIPE

Каталожный номер:4922488

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER LOCK

Каталожный номер:S 607

Комплект:4

Примечание:#10

№ на схеме:7

Наименование:CONNECTOR,MALE

Каталожный номер:3017115

Комплект:2

Примечание:

№ на схеме:8

Наименование:WASHER PLAIN

Каталожный номер:128006

Комплект:4

Примечание:

№ на схеме:9

Наименование:SCREW,SOCKED HEAD

Каталожный номер:192861

Комплект:4

Примечание:#10-24X 1 in.

№ на схеме:10

Наименование:BRACKET

Каталожный номер:5492821

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING,VALVE

Каталожный номер:129768

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIELD,SHUTOFF VALVE

Каталожный номер:129839

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL,RECTANGULAR RING

Каталожный номер:129888

Комплект:2

Примечание:

№ на схеме:14

Наименование:SCREW,PAN HEAD CAP

Каталожный номер:138764

Комплект:2

Примечание:#10-24X3/4 in.

№ на схеме:15

Наименование:SEAL,O RING

Каталожный номер:145536

Комплект:1

Примечание:

№ на схеме:16

Наименование:DISC,VALVE

Каталожный номер:196057

Комплект:1

Примечание:

№ на схеме:17

Наименование:BALL

Каталожный номер:3015521

Комплект:1

Примечание:

№ на схеме:18

Наименование:SOLENOID

Каталожный номер:3021420

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOUSING,ACTUATOR

Каталожный номер:3034451

Комплект:1

Примечание:

№ на схеме:20

Наименование:BODY,SHUTOFF VALVE

Каталожный номер:3035739

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER,SHUTOFF VALVE

Каталожный номер:3035740

Комплект:1

Примечание:

№ на схеме:22

Наименование:DISC,ACTUATOR

Каталожный номер:3041466

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:3065944

Комплект:4

Примечание:#10-24X 1 in.
