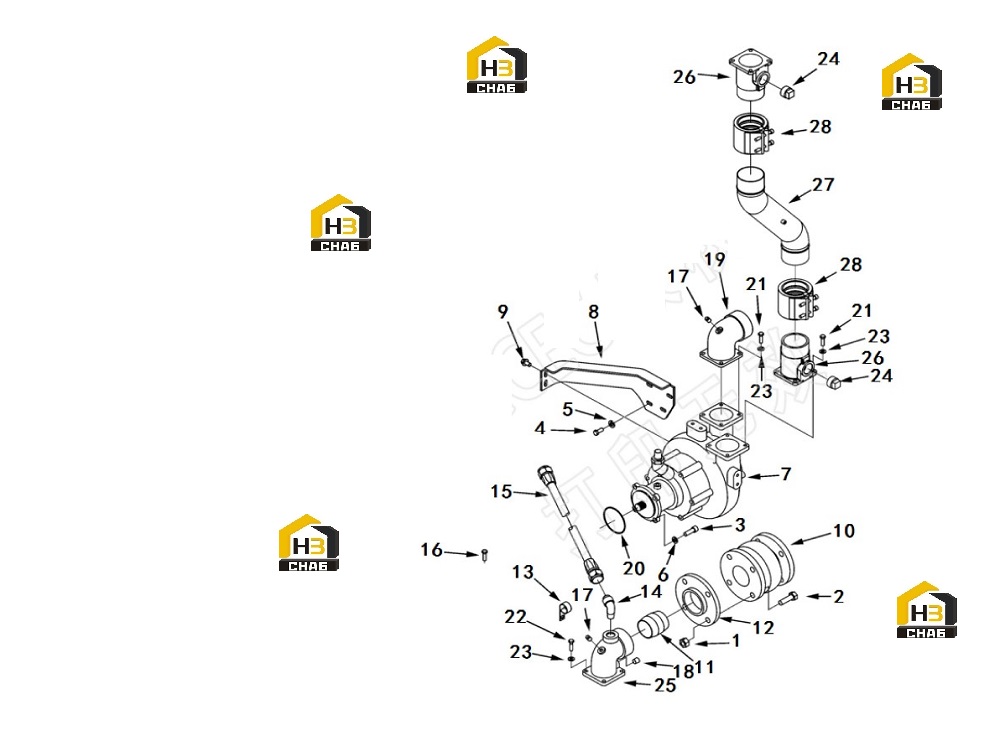

Насос водяной в сборе

← Пробка Трубопровод турбонагнетателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:MOUNT,SEAWATER PIPE

Каталожный номер:4079018

Комплект:1

Примечание:

№ на схеме:-

Наименование:MOUNT,HOSE PLAIN

Каталожный номер:4070022

Комплект:1

Примечание:

№ на схеме:-

Наименование:MOUNT,PUMP SEAWATER

Каталожный номер:3632275

Комплект:1

Примечание:

№ на схеме:1

Наименование:NUT,HEAVY HEXAGON

Каталожный номер:70453

Комплект:8

Примечание:5/8 - 11 UNC.

№ на схеме:2

Наименование:SCREW

Каталожный номер:103274

Комплект:8

Примечание:5/8 - 11 X 2 in.

№ на схеме:3

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:169195

Комплект:4

Примечание:1/2-13x 11/4 in.

№ на схеме:4

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:103023

Комплект:4

Примечание:7/16 - 14 X 1 in.

№ на схеме:5

Наименование:WASHER,PLAIN

Каталожный номер:3036900

Комплект:4

Примечание:1/2 in.

№ на схеме:6

Наименование:WASHER

Каталожный номер:3000082

Комплект:4

Примечание:15/32 in.

№ на схеме:7

Наименование:PUMP,SEA WATER

Каталожный номер:4314820

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET,SEA WATER PUMP

Каталожный номер:4381939

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:3913372

Комплект:2

Примечание:

№ на схеме:10

Наименование:EXCHANGER,HEAT

Каталожный номер:4020120

Комплект:2

Примечание:

№ на схеме:11

Наименование:NIPPLE,PLAIN PIPE

Каталожный номер:4020123

Комплект:2

Примечание:

№ на схеме:12

Наименование:FLANGE

Каталожный номер:4020126

Комплект:2

Примечание:

№ на схеме:13

Наименование:CLIP

Каталожный номер:68143

Комплект:1

Примечание:

№ на схеме:14

Наименование:ELBOW MALE ADAPTER

Каталожный номер:3178366

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE,FLEXIBLE

Каталожный номер:4078704

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW HEXAGON HEAD CAP

Каталожный номер:3866613

Комплект:4

Примечание:

№ на схеме:17

Наименование:PLUG PIPE

Каталожный номер:S 962 A

Комплект:2

Примечание:1/4 NPT.

№ на схеме:18

Наименование:PLUG PIPE

Каталожный номер:103306

Комплект:1

Примечание:1/2 NPT.

№ на схеме:19

Наименование:CONNECTION WATER INLET

Каталожный номер:3393407

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL O RING

Каталожный номер:3033248

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3393630

Комплект:8

Примечание:

№ на схеме:22

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3633869

Комплект:4

Примечание:

№ на схеме:23

Наименование:WASHER PLAIN

Каталожный номер:3897748

Комплект:16

Примечание:

№ на схеме:24

Наименование:PLUG,PIPE

Каталожный номер:4078168

Комплект:2

Примечание:

№ на схеме:25

Наименование:CONNECTION,WATER OUTLET

Каталожный номер:4079019

Комплект:1

Примечание:

№ на схеме:26

Наименование:CONNECTION,WATER OUTLET

Каталожный номер:4936791

Комплект:2

Примечание:

№ на схеме:27

Наименование:TUBE,WATER TRANSFER

Каталожный номер:4936792

Комплект:1

Примечание:

№ на схеме:28

Наименование:COUPLlNG,FLEXIBLE

Каталожный номер:4936795

Комплект:2

Примечание:
