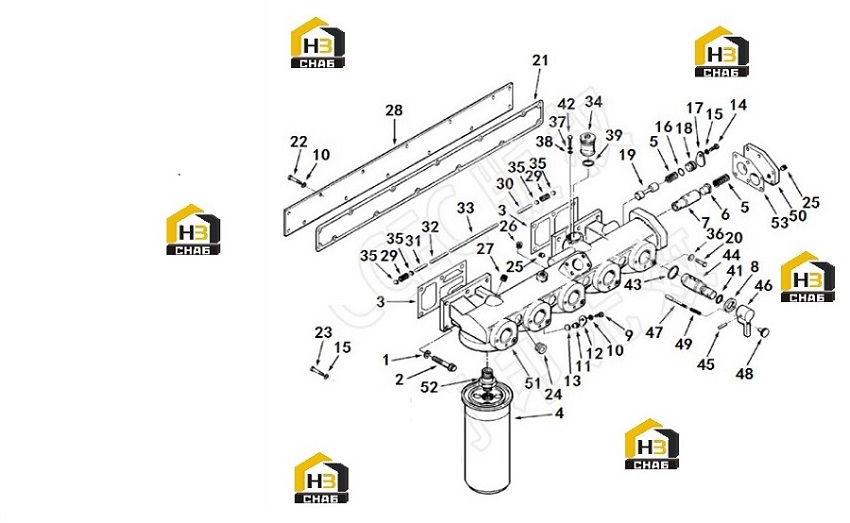

Фильтр масляный

← Шайба Соединитель для перекачки масла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:LEVER FILTER HEAD

Каталожный номер:3019422

Комплект:5

Примечание:

№ на схеме:-

Наименование:PLUNGER FILTER HEAD

Каталожный номер:3019421

Комплект:5

Примечание:

№ на схеме:-

Наименование:HEAD,LUB OIL FILTER

Каталожный номер:3178449

Комплект:1

Примечание:

№ на схеме:-

Наименование:VALVE,PRESSURE REGULATOR

Каталожный номер:3176841

Комплект:1

Примечание:

№ на схеме:-

Наименование:VALVE,PISTON COOLING

Каталожный номер:3176840

Комплект:1

Примечание:

№ на схеме:-

Наименование:VALVE FILTER BYPASS

Каталожный номер:3005610

Комплект:1

Примечание:

№ на схеме:-

Наименование:HEAD,LUB OIL FILTER

Каталожный номер:3176104

Комплект:1

Примечание:

№ на схеме:-

Наименование:MTG,LUBE OIL FILTER

Каталожный номер:3178476

Комплект:1

Примечание:

№ на схеме:1

Наименование:WASHER PLAIN

Каталожный номер:3628902

Комплект:12

Примечание:

№ на схеме:2

Наименование:SCREW TWELVE POIN

Каталожный номер:199919

Комплект:12

Примечание:

№ на схеме:3

Наименование:GASKET,FIL TER HEAD

Каталожный номер:3643837

Комплект:2

Примечание:

№ на схеме:4

Наименование:FIL TER,LUB OIL

Каталожный номер:3889310

Комплект:5

Примечание:

№ на схеме:5

Наименование:SPRING,COMPRESSION

Каталожный номер:205659

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUNGER PRS REGULATOR

Каталожный номер:3021618

Комплект:1

Примечание:

№ на схеме:7

Наименование:BODY BYPASS VALVE

Каталожный номер:3028552

Комплект:1

Примечание:

№ на схеме:8

Наименование:RETAINER,SHAFT

Каталожный номер:3015202

Комплект:5

Примечание:

№ на схеме:9

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 110

Комплект:1

Примечание:5/16 - 18 X 5/8 in.

№ на схеме:10\1

Наименование:WASHER LOCK

Каталожный номер:S 605

Комплект:14

Примечание:5/16 in .

№ на схеме:10

Наименование:WASHER LOCK

Каталожный номер:S 605

Комплект:1

Примечание:5/16 in .

№ на схеме:11

Наименование:PLUG RETAINER

Каталожный номер:205350

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE,CLAMPING

Каталожный номер:3036018

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL,O RING

Каталожный номер:3201125

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 109

Комплект:1

Примечание:3/8 - 16 x 7/8 in.

№ на схеме:15\1

Наименование:WASHER LOCK

Каталожный номер:S 604

Комплект:6

Примечание:3/8 in.

№ на схеме:15

Наименование:WASHER LOCK

Каталожный номер:S 604

Комплект:1

Примечание:3/8 in.

№ на схеме:16

Наименование:SEAL O RING

Каталожный номер:145529

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER,PLAIN

Каталожный номер:170664

Комплект:1

Примечание:3/8 in.

№ на схеме:18

Наименование:COVER, PRS LIMITING VALVE

Каталожный номер:3000911

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUNGER,PRS REGULATOR

Каталожный номер:3627927

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3015086

Комплект:5

Примечание:

№ на схеме:21

Наименование:GASKET,COVER PLATE

Каталожный номер:3015029

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW,HEX HEAD CAP

Каталожный номер:S 107

Комплект:14

Примечание:5/16 - 18 X 3/4 in.

№ на схеме:23

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 103 D

Комплект:6

Примечание:3/8-16x11/4in.

№ на схеме:24

Наименование:PLUG EXPANSION

Каталожный номер:204476

Комплект:4

Примечание:

№ на схеме:25

Наименование:PLUG PIPE

Каталожный номер:3628604

Комплект:2

Примечание:1/8 - 27 X 3/10 in.

№ на схеме:26

Наименование:PLUG PIPE

Каталожный номер:3628605

Комплект:1

Примечание:1/4 - 18.

№ на схеме:27

Наименование:PLUG PIPE

Каталожный номер:3628607

Комплект:1

Примечание:3/4-14.

№ на схеме:28

Наименование:PLATE,COVER

Каталожный номер:3015001

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPRING,COMPRESSION

Каталожный номер:3015002

Комплект:2

Примечание:

№ на схеме:30

Наименование:LlNK,FILTER HEAD

Каталожный номер:3015003

Комплект:1

Примечание:

№ на схеме:31

Наименование:LlNK,FILTER HEAD

Каталожный номер:3015004

Комплект:1

Примечание:

№ на схеме:32

Наименование:LlNK,FILTER HEAD

Каталожный номер:3015005

Комплект:5

Примечание:

№ на схеме:33

Наименование:LlNK,FILTER HEAD

Каталожный номер:3015006

Комплект:4

Примечание:

№ на схеме:34

Наименование:VALVE SHUT OFF

Каталожный номер:3019419

Комплект:1

Примечание:

№ на схеме:35

Наименование:BALL

Каталожный номер:S 1747

Комплект:4

Примечание:

№ на схеме:36

Наименование:WASHER PLAIN

Каталожный номер:8078

Комплект:5

Примечание:1/4 in.

№ на схеме:37

Наименование:WASHER LOCK

Каталожный номер:S 600

Комплект:1

Примечание:1/4 in.

№ на схеме:38

Наименование:WASHER,PLAIN

Каталожный номер:62392

Комплект:1

Примечание:1/4 in.

№ на схеме:39

Наименование:SEAL,O RING

Каталожный номер:145578

Комплект:1

Примечание:

№ на схеме:40

Наименование:ROTOR,SHUTOFF VALVE

Каталожный номер:3637978

Комплект:1

Примечание:

№ на схеме:41

Наименование:SEAL O RING

Каталожный номер:68910

Комплект:1

Примечание:

№ на схеме:42

Наименование:SCREW, HEX HEAD CAP

Каталожный номер:S 114

Комплект:1

Примечание:1/4 - 20 X 3/4 in.

№ на схеме:43

Наименование:SEAL,O RING

Каталожный номер:3026393

Комплект:1

Примечание:

№ на схеме:44

Наименование:PLUNGER,FIL TER HEAD

Каталожный номер:3015008

Комплект:1

Примечание:

№ на схеме:45

Наименование:PIN ,ROLL

Каталожный номер:148976

Комплект:1

Примечание:

№ на схеме:46

Наименование:LEVER,FIL TER HEAD

Каталожный номер:3015007

Комплект:1

Примечание:

№ на схеме:47

Наименование:ROD,DETENT

Каталожный номер:3015009

Комплект:1

Примечание:

№ на схеме:48

Наименование:NUT,KNURLED

Каталожный номер:3015010

Комплект:1

Примечание:

№ на схеме:49

Наименование:SPRING,COMPRESSION

Каталожный номер:144195

Комплект:1

Примечание:

№ на схеме:50

Наименование:PLATE COVER

Каталожный номер:3177433

Комплект:1

Примечание:

№ на схеме:51

Наименование:HEAD,LUB OIL FIL TER

Каталожный номер:4372725

Комплект:1

Примечание:

№ на схеме:52

Наименование:ADAPTER,FIL TER HEAD

Каталожный номер:3627309

Комплект:5

Примечание:

№ на схеме:53

Наименование:GASKET,LUB OIL FIL COVER

Каталожный номер:3629141

Комплект:1

Примечание:
