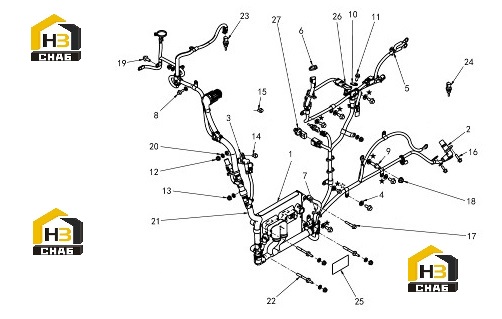

Модуль электронного управления

← Поддон масляный Форсунка топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MODULE,ELECTRONIC CONTRO

Каталожный номер:C4995445

Комплект:1

Примечание:

№ на схеме:2

Наименование:SENSOR,POSITION

Каталожный номер:C2872279

Комплект:1

Примечание:

№ на схеме:3

Наименование:SENSOR,POSITION

Каталожный номер:C2872279

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER,SPRING

Каталожный номер:C3036460

Комплект:8

Примечание:

№ на схеме:5

Наименование:CLAMP,WIRE TIE

Каталожный номер:C3062329

Комплект:6

Примечание:

№ на схеме:6

Наименование:CLAMP,WIRE TIE

Каталожный номер:C3062329

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP,WIRE TIE

Каталожный номер:C3062329

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3093775

Комплект:2

Примечание:

№ на схеме:9

Наименование:SCREW,STUDDED HEXAGON CA

Каталожный номер:C3681386

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACE,RETAINING

Каталожный номер:C3684241

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:C3821783

Комплект:1

Примечание:

№ на схеме:12

Наименование:NUT,HEXAGON FLANGE

Каталожный номер:C3900589

Комплект:4

Примечание:

№ на схеме:13

Наименование:NUT’HEXAGON FLANGE

Каталожный номер:C3900589

Комплект:3

Примечание:

№ на схеме:14

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3900629

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3900629

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3900631

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3901445

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT’HEXAGON FLANGE

Каталожный номер:C3902662

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3903990

Комплект:7

Примечание:

№ на схеме:20

Наименование:WASHER,SPRING

Каталожный номер:C3910266

Комплект:9

Примечание:

№ на схеме:21

Наименование:HARNESS’ETR CNT MDL WRG

Каталожный номер:C4388985

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW’STUDDED HEXAGON CA

Каталожный номер:C4933208

Комплект:3

Примечание:

№ на схеме:23

Наименование:SENSOR’TEMPERATURE

Каталожный номер:C4954905

Комплект:1

Примечание:

№ на схеме:24

Наименование:SENSOR’TEMPERATURE

Каталожный номер:C4954905

Комплект:1

Примечание:

№ на схеме:25

Наименование:DATAPLATE

Каталожный номер:C5267513

Комплект:1

Примечание:

№ на схеме:26

Наименование:SENSOR’PRS TEMPERATURE

Каталожный номер:D2897334

Комплект:1

Примечание:

№ на схеме:27

Наименование:SENSOR’PRESSURE

Каталожный номер:D4921517

Комплект:1

Примечание:
