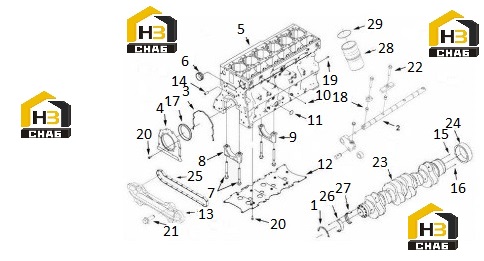

Двигатель

← Шильдик Заглушка трубы двигателя (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:DOWEL,PIN

Каталожный номер:C3681054

Комплект:1

Примечание:

№ на схеме:-

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3903112

Комплект:17

Примечание:

№ на схеме:-

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3903112

Комплект:4

Примечание:

№ на схеме:1

Наименование:BEARING’CRANKSHAFT THRUS

Каталожный номер:2869805

Комплект:4

Примечание:

№ на схеме:2

Наименование:LEVER,CAM FOLLOWER

Каталожный номер:C2869983

Комплект:2

Примечание:

№ на схеме:3

Наименование:SEAL,FRONT COVER

Каталожный номер:C2870121

Комплект:1

Примечание:

№ на схеме:4

Наименование:CARRIER’SEAL

Каталожный номер:C2874044

Комплект:1

Примечание:

№ на схеме:5

Наименование:BLOCK’CYLINDER

Каталожный номер:C2874066

Комплект:1

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:C2869839

Комплект:7

Примечание:

№ на схеме:7

Наименование:SCREW’FRACTURE RESISTANT

Каталожный номер:C2873989

Комплект:14

Примечание:

№ на схеме:8

Наименование:CAP’MAIN BEARING

Каталожный номер:C2884751

Комплект:6

Примечание:

№ на схеме:9

Наименование:CAP’MAIN BEARING

Каталожный номер:C2884752

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG’EXPANSION

Каталожный номер:C3007632

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLUG,EXPANSION

Каталожный номер:C3015865

Комплект:4

Примечание:

№ на схеме:12

Наименование:STIFFENER’CYLINDER BLOCK

Каталожный номер:C2883240

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER,FRONT

Каталожный номер:C2884766

Комплект:1

Примечание:

№ на схеме:14

Наименование:DOWEL,RING

Каталожный номер:C3100706

Комплект:1

Примечание:

№ на схеме:15

Наименование:DOWEL’PIN

Каталожный номер:C3681054

Комплект:1

Примечание:

№ на схеме:16

Наименование:DOWEL’PIN

Каталожный номер:C3681054

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL,OIL

Каталожный номер:C3685173

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOWEL,RING

Каталожный номер:C3900720

Комплект:4

Примечание:

№ на схеме:19

Наименование:DOWEL’PIN

Каталожный номер:C3901846

Комплект:2

Примечание:

№ на схеме:20

Наименование:SCREW,HEX FLANGE HEAD CA

Каталожный номер:C3903112

Комплект:8

Примечание:

№ на схеме:21

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3903112

Комплект:17

Примечание:

№ на схеме:22

Наименование:SCREW’HEX FLANGE HEAD CA

Каталожный номер:C3903112

Комплект:4

Примечание:

№ на схеме:23

Наименование:CRANKSHAFT,ENGINE

Каталожный номер:C4316828

Комплект:1

Примечание:

№ на схеме:24

Наименование:GEAR’CRANKSHAFT

Каталожный номер:C4327640

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL,FRONT COVER

Каталожный номер:C4960053

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING’MAIN

Каталожный номер:C4999939

Комплект:7

Примечание:

№ на схеме:27

Наименование:BEARING’MAIN

Каталожный номер:C4999940

Комплект:7

Примечание:

№ на схеме:28

Наименование:LINER,CYLINDER

Каталожный номер:C4999962

Комплект:6

Примечание:

№ на схеме:29

Наименование:SEAL,O RING

Каталожный номер:D2873961

Комплект:6

Примечание:
