Установка кронштейна генератора

← Генератор Кронштейны передней подвески двигателя →

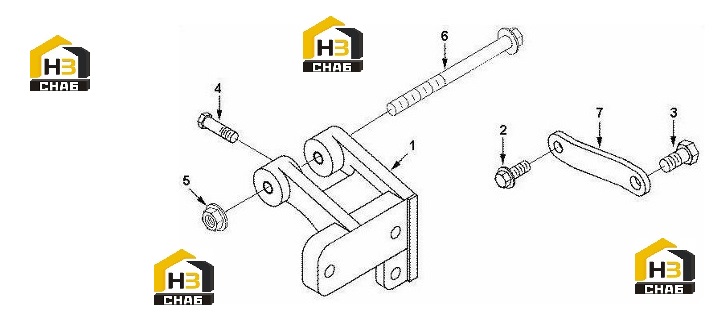

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кронштейн генератора

Каталожный номер:С3415692

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:С3901249

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:С3902460

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:С3903112

Комплект:3

Примечание:

№ на схеме:5

Наименование:Гайка

Каталожный номер:С3903210

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:С3919952

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пластина крепления генератора

Каталожный номер:С3944312

Комплект:1

Примечание:
