Установка кондиционера

← Установка привода кондиционера Пробка (часть 2) →

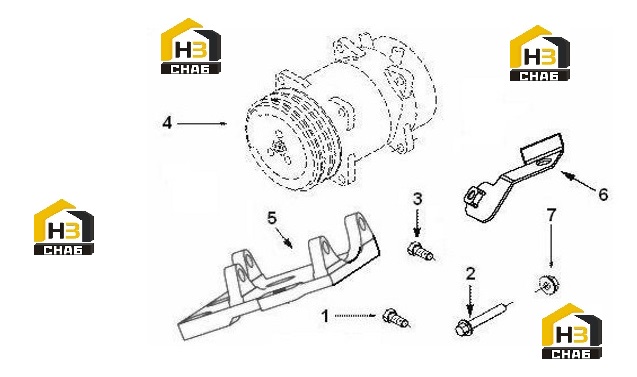

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:С3900634

Комплект:3

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:С3900634

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:С3902460

Комплект:4

Примечание:

№ на схеме:4

Наименование:Компрессор кондиционера

Каталожный номер:С4932682

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кронштейн компрессора кондиционера

Каталожный номер:С4938841

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кронштейн компрессора кондиционера

Каталожный номер:С4942640

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гайка М10

Каталожный номер:Р32010

Комплект:4

Примечание:
