Блок управления двигателем

← Трубки топливные шестеренчатого топливного насоса Группа шатунно-поршневая, распредвал, топливная форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

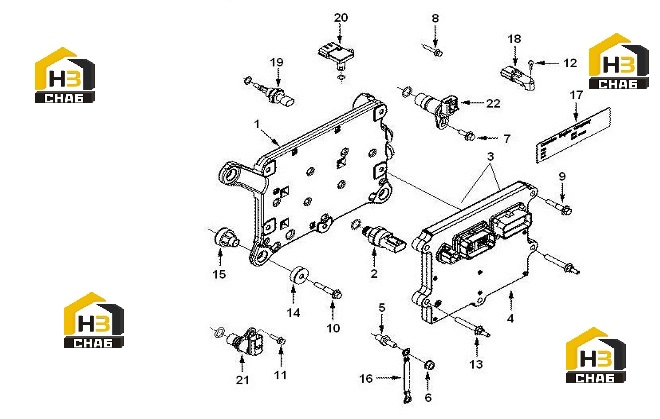

№ на схеме:1

Наименование:Радиатор

Каталожный номер:3970204

Комплект:1

Примечание:

№ на схеме:2

Наименование:Датчик давления топлива

Каталожный номер:4921517

Комплект:1

Примечание:

№ на схеме:3

Наименование:Электронный блок управления (ЕСМ) в сборе

Каталожный номер:4943135

Комплект:1

Примечание:

№ на схеме:4

Наименование:Электронный блок управления (ЕСМ)

Каталожный номер:Э4943133

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:С3682941

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка

Каталожный номер:С3900589

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:С3900630

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:С3900633

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:С3900678

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:С3901445

Комплект:4

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:С3913638

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба пружинная

Каталожный номер:С3920854

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:С3944816

Комплект:3

Примечание:

№ на схеме:14

Наименование:Виброизолятор

Каталожный номер:С3955219

Комплект:4

Примечание:

№ на схеме:15

Наименование:Виброизолятор

Каталожный номер:С3955220

Комплект:4

Примечание:

№ на схеме:16

Наименование:Провод заземляющий

Каталожный номер:С3977357

Комплект:1

Примечание:

№ на схеме:17

Наименование:Табличка технических данных

Каталожный номер:С4894985

Комплект:1

Примечание:

№ на схеме:18

Наименование:Датчик температуры охлаждающей жидкости( ук)

Каталожный номер:С4954905

Комплект:1

Примечание:

№ на схеме:19

Наименование:Датчик давления масла

Каталожный номер:Э4076493

Комплект:1

Примечание:

№ на схеме:20

Наименование:Датчик температуры охлаждающей жидкости(есм)

Каталожный номер:Э4921322

Комплект:1

Примечание:

№ на схеме:21

Наименование:Датчик положения коленвала

Каталожный номер:Э4921684

Комплект:1

Примечание:

№ на схеме:22

Наименование:Датчик положения распредвала

Каталожный номер:Э4921686

Комплект:1

Примечание:
